توضیحات محصول

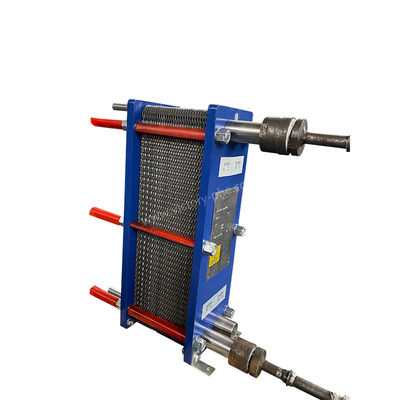

مبادله گرما از فولاد ضد زنگ برای خنک سازی صنعتی
مبادلات گرما صفحه ای
یک مبادله گرما صفحه ای از یک سری از صفحات فلزی که با هم مرتب شده اند تشکیل شده است، هر یک از آنها دارای لوله های خاص است. این صفحات کانال های مستطیل باریک را تشکیل می دهند.تسهیل تبادل گرما کارآمد بین مایعات، به ویژه در برنامه های مایع به مایع و مایع به بخار.
مبادلات گرما صفحه ای مزایای متعددی را ارائه می دهند، از جمله کارایی انتقال گرما استثنایی، حداقل تلفات حرارتی، طراحی جمع و جور و سبک وزن، اثر کوچک، قابلیت استفاده،و عمر طولانیدر مقایسه با مبادلات گرما لوله های سنتی ، آنها با اشغال فضای کمتر ، ضریب انتقال گرما بالاتر را به دست می آورند. علاوه بر این ، آنها می توانند نرخ بازیابی گرما را بیش از 90٪ به دست آورند.
طراحی منحصر به فرد مبادلات گرما صفحه باعث انتقال گرما کارآمد در حالی که به حداقل رساندن کاهش فشار می شود. صفحات موج دار باعث آشفتگی در جریان مایع می شوند و قابلیت انتقال گرما را افزایش می دهند..در نتیجه، مبادلات گرما صفحه به طور گسترده ای در صنایع مختلف برای عملیات مختلف گرمایش، خنک سازی و بازیابی گرما ترجیح می دهند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
بر اساس ساختار، مبادلات گرما صفحه را می توان به چهار نوع اصلی طبقه بندی کرد:
مبادلات گرما صفحه ای با گاسکت، همچنین به نام مبادله گرما صفحه جداکننده، از صفحات فلزی ساخته شده است که با گازکت بسته شده اند، مناسب برای برنامه های کاربردی با جریان پایین تر و تغییرات قابل توجهی در دمای است.
مبادلات گرما صفحه ای جوشیدهبا جوشاندن صفحات فلزی به طور مستقیم به یکدیگر ساخته می شوند و یک سطح انتقال گرما محکم را تشکیل می دهند که برای محیط های با فشار بالا و دمای بالا ایده آل است.
مبادلات گرما صفحه ای مارپیچیاستفاده از یک جفت صفحه فلزی به شکل مارپیچ برای ایجاد کانال های متعدد برای جدایی مایعات و تبادل گرما.
مبادلات گرما بر روی صفحه و قاب، همچنین به عنوان مبادله گرما عصاره عسل شناخته می شود، شامل صفحات فلزی موج دار است که در یک قاب قرار دارند. جریان مایع از طریق کانال های متناوب بین صفحات جریان می یابد و انتقال گرما را به طور کارآمد امکان پذیر می کند.
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
مبادله گرما صفحه به طور گسترده ای در طیف وسیعی از صنایع استفاده می شود:
1انرژی خورشیدی:مبادلات گرما صفحه ای برای بهره برداری از انرژی خورشیدی به طور موثر از طریق کلکتورها ضروری هستند. آنها انتقال گرما بین مایع خورشیدی و مایع کار را تسهیل می کنند و تبدیل انرژی را بهینه می کنند.
2صنایع شیمیایی:در بخش شیمی، مبادلات گرما صفحه ای برای فرآیندهای مختلف مانند بازیابی گرما، خنک سازی محصول و کنترل دمای واکنش، ضروری است.آنها اطمینان می دهند که راکتورها و واحدهای تقطیر به طور کارآمد کار می کنند.
3صنعت فولاد:مبادلات گرما صفحه در صنعت فولاد برای خنک کردن و روان کردن تجهیزات مانند کارخانه های رولینگ، کوره های بالا و مخازن خاموش کردن بسیار مهم است.آنها به حفظ دمای مطلوب کمک می کنند و طول عمر تجهیزات را افزایش می دهند.
4صنعت متالورژیک:مبادلات حرارتی صفحه در فرآیند گرمایش و خنک سازی در پالایش آلومینیوم استفاده می شود، کنترل دقیق دمای و استفاده موثر از انرژی در طول تولید را تضمین می کند.
5تولید ماشین آلات:در تجهیزات صنعتی، مبادلات گرما صفحه ای نقش مهمی در خنک کردن مایعات خنک کننده و روان کننده ها دارند، عملکرد ثابت و افزایش عمر ماشین را تضمین می کنند.
6صنعت مواد غذایی:مبادلات گرما صفحه ای در کارخانه های پردازش مواد غذایی برای استریلیزه، پاستوریزه و فرآیند خنک کننده بسیار مهم هستند. آنها ایمنی محصول، کیفیت و افزایش مدت عمر را تضمین می کنند.
7صنعت نساجی:با کمک به بازیابی گرما و فرآیند خنک کننده، مبادلات گرما صفحه ای بهره وری انرژی را بهینه می کنند و تأثیرات زیست محیطی را با بازیافت گرما ضایعات در تولید نساجی کاهش می دهند.
8صنعت کاغذ:برای برنامه های خنک کننده و بازیابی گرما در تولید کاغذ ضروری است، مبادلات گرما صفحه عملکرد کارآمد را در حالی که به حداقل رساندن مصرف انرژی و اثرات زیست محیطی امکان پذیر می کند.
9. گرمایش منطقه ای:مبادلات گرما صفحه ای برای انتقال گرما از مناطق گرمای زباله نیروگاه به ساختمان های مسکونی و تجاری استفاده می شود و راه حل های گرمایشی کارآمد و پایدار را برای جوامع شهری فراهم می کند.
10صنعت روغن و چربی:مبادلات حرارتی صفحه ای نقش مهمی در کنترل دقیق دمای در طول پردازش روغن، از جمله پالایش، کسری و بسته بندی بازی می کنند.
11صنعت برق:برای سیستم های خنک کننده در نیروگاه ها، مبادلات گرما صفحه ای، عملکرد کارآمد و قابل اطمینان از اجزای مانند تهویه کننده ها، روانکاری توربین و خنک سازی تجهیزات کمکی را تضمین می کنند.
12کاربرد های دریایی:مبادلات گرما صفحه ای برای سیستم های خنک کننده در کشتی های دریایی استفاده می شود، عملکرد قابل اعتماد و عملکرد کارآمد در محیط های دریایی را تضمین می کند.
13آب دریایی آبداری:مبادلات گرما صفحه ای به گرم کردن آب دریا در انکشافگاه ها کمک می کنند و دمای مطلوب را برای پرورش ماهی و صدف ها فراهم می کنند و در نتیجه بهره وری کلی تولید را افزایش می دهند.
14سایر صنایع:مبادلات گرما صفحه ای استفاده گسترده ای در داروسازی، نفت، سرامیک، شیشه، سیمان و کاربردهای زمین گرمایی دارند، انتقال گرما کارآمد، بهینه سازی فرآیند،و پایداری زیست محیطی.
