توضیحات محصول

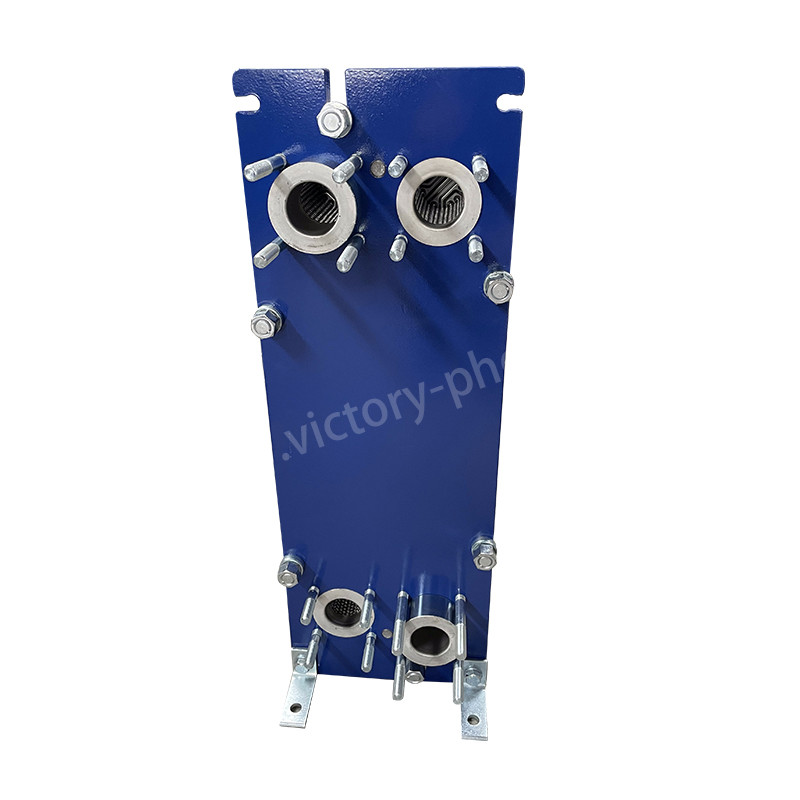

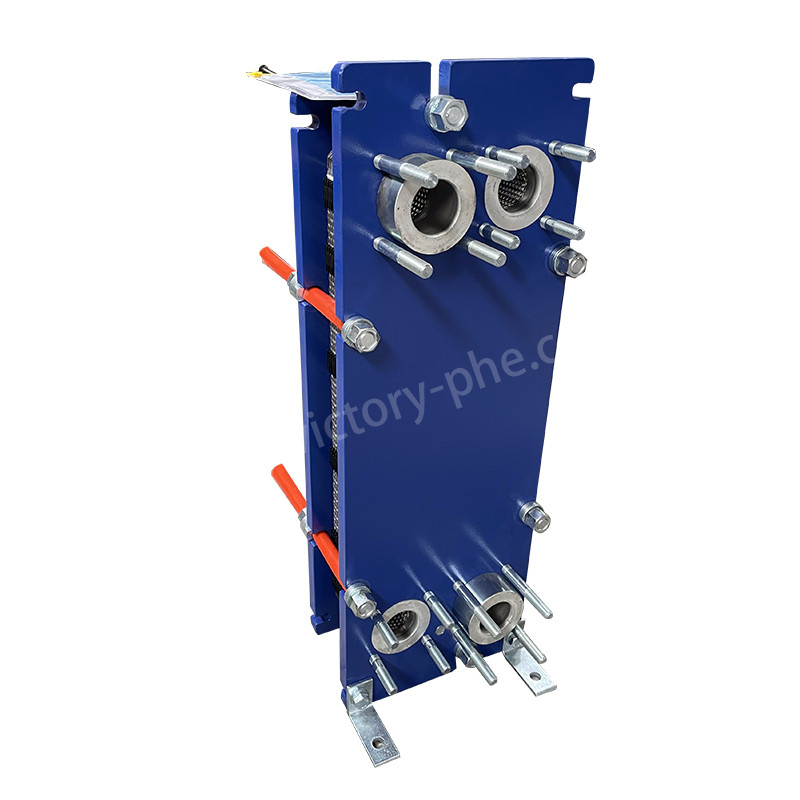

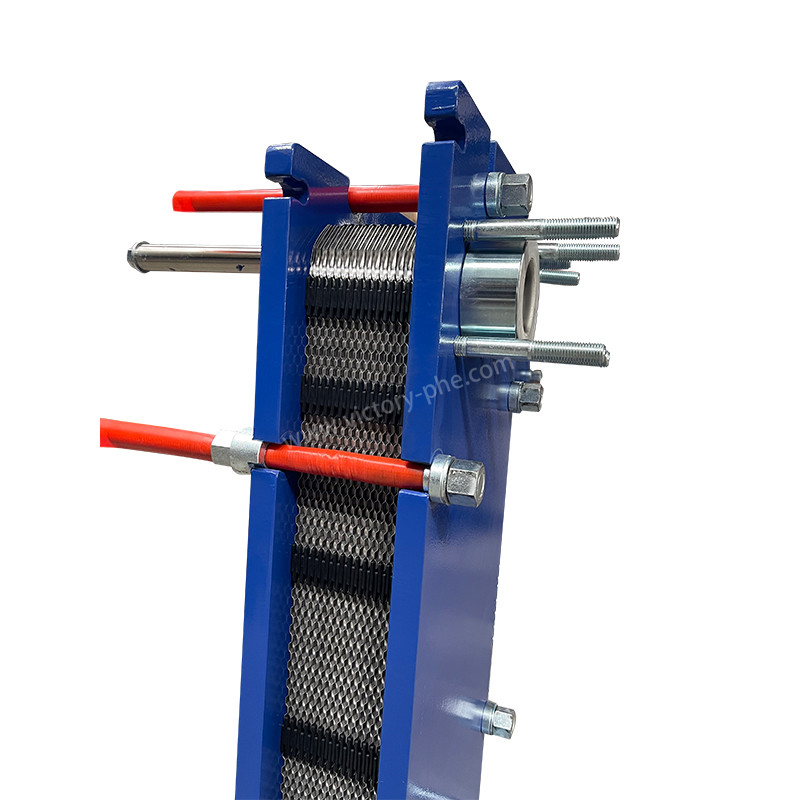

VH05 مبادله گرما از فولاد ضد زنگ برای سیستم های HVAC، یخچال و انتقال گرما خنک کننده آب
مبادلات گرما صفحه ای
مبادلات گرما صفحه ای به دلیل کارایی ، طراحی جمع و جور و قابلیت های گوناگون ، طیف گسترده ای از کاربردهای مختلف در صنایع مختلف دارند. برخی از کاربردهای رایج مبادلات گرما صفحه ای عبارتند از:
1سیستم های تهویه مطبوع:مبادلات گرما صفحه ای نقش مهمی در سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) دارند، زیرا انتقال گرمای کارآمد بین رسانه های مختلف مانند جریان های هوا را تسهیل می کنند.آب، یا مواد خنک کننده.
2یخچال:مبادلات گرما صفحه ای در سیستم های خنک کننده برای اهداف خنک کننده و همچنین برنامه های بازیابی گرما استفاده گسترده ای دارند.مبادلات گرما صفحه برای طیف وسیعی از فرآیندهای از جمله پاستوریزه شدن استفاده می شود، گرمایش، خنک سازی و استریل سازی. آنها نقش مهمی در حفظ شرایط دمای مورد نظر برای محصولات مختلف مواد غذایی و نوشیدنی ایفا می کنند.
3. پردازش شیمیایی:مبادله گرما صفحه در کارخانه های پردازش شیمیایی برای گرم کردن، خنک کردن، تهویه و تبخیر مواد شیمیایی مختلف استفاده می شود.
4توليد برق:مبادلات گرما صفحه ای در نیروگاه های برق برای خنک کردن روغن روان کننده توربین، مدار های آب خنک کننده و سیستم های بازیابی گرما استفاده می شود.
5صنعت دریایی:مبادلات گرما صفحه ای در کاربردهای دریایی برای موتورهای خنک کننده، ژنراتورها و سیستم های HVAC در کشتی ها و سیستم های دریایی استفاده می شود.
6صنعت داروسازی:مبادلات گرما صفحه ای برای گرم کردن، خنک کردن و استریلیزه کردن در صنایع دارویی استفاده می شود.
7صنعت نفت و گاز:مبادله گرما صفحه برای گرمایش و خنک سازی در پالایشگاه های نفت، کارخانه های پتروشیمی و تاسیسات پردازش گاز طبیعی استفاده می شود.
اینها فقط چند مثال از بسیاری از کاربردهایی است که در آن مبادلات حرارتی صفحه ای نقش مهمی در فرآیندهای انتقال گرما موثر دارند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
مبادلات گرما صفحه ای اجزای ضروری در سیستم های HVAC هستند که مسئول انتقال گرما بین مایعات مانند آب و هوا هستند. در اینجا یک مرور کلی از عملکرد آنها در یک سیستم HVAC وجود دارد:
1انتقال گرما:مبادله گرما صفحه دارای کانال های جداگانه ای برای مایعات گرم و سرد است که اجازه می دهد گرما از مایع داغ به مایع سرد از طریق صفحات فلزی منتقل شود.
2. انتقال گرما کارآمد:صفحه های نازک با سطوح بزرگ در مبادله گرما امکان تبادل گرما بین مایعات را فراهم می کند.
3. جریان مداوم:مایعات از طریق کانال های تشکیل شده توسط صفحات جریان دارند، انتقال گرمای سریع و موثر را تسهیل می کنند.
4کنترل درجه حرارت:مبادله گرما صفحه به تنظیم دمای هوا از طریق سیستم HVAC کمک می کند و گرمایش یا خنک سازی مناسب برای سطح مطلوب راحتی را تضمین می کند.
در نتیجه، مبادلات گرما صفحه ای برای سیستم های HVAC حیاتی هستند، باعث افزایش کارایی آنها و کمک به راحتی حرارتی مطلوب در محیط های مختلف، از جمله مسکونی، تجاری،و ساختمان های صنعتی.
