توضیحات محصول

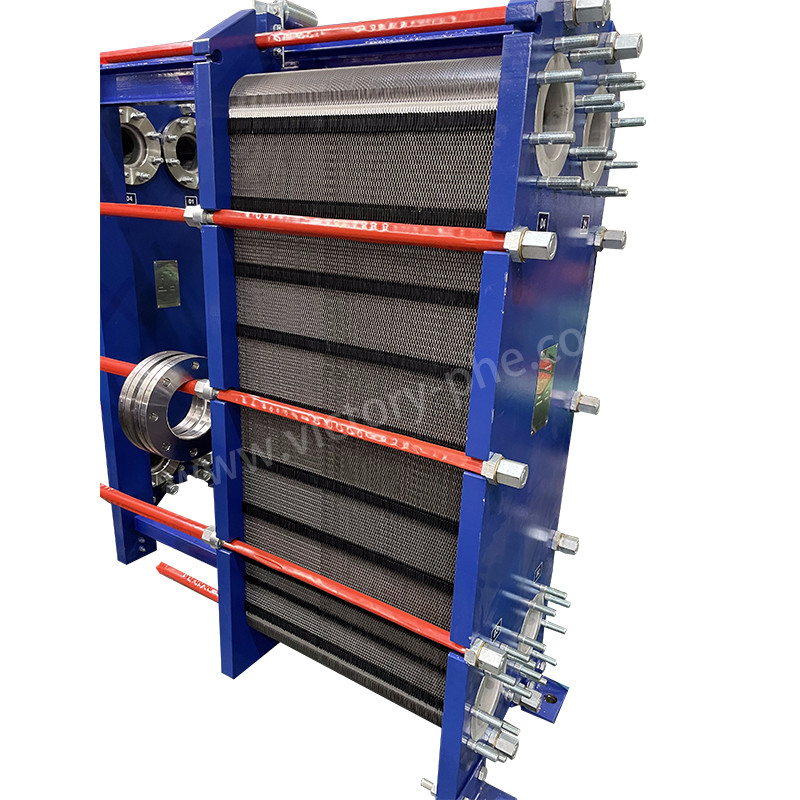

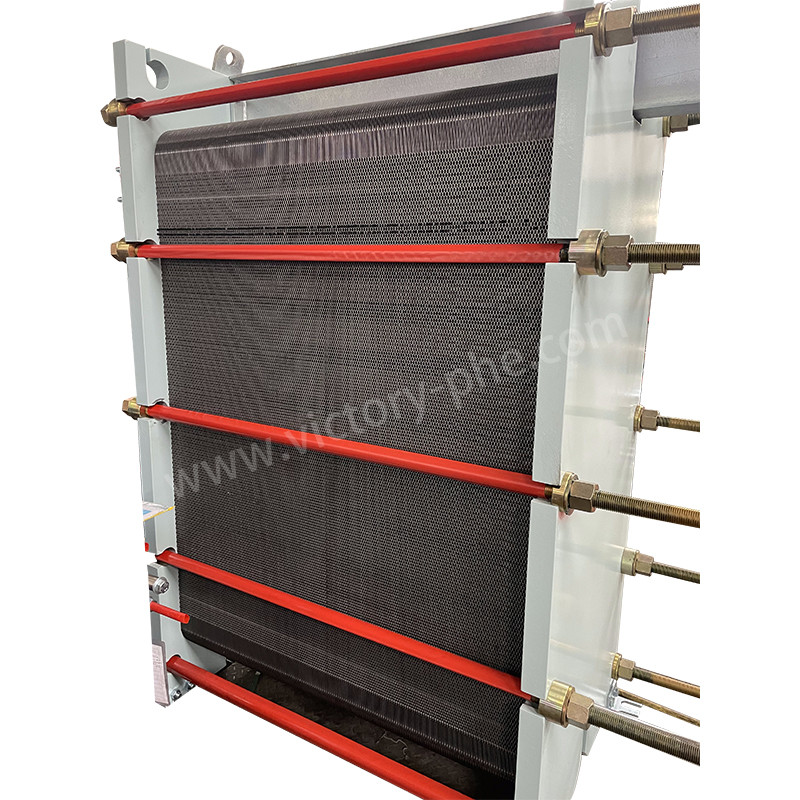

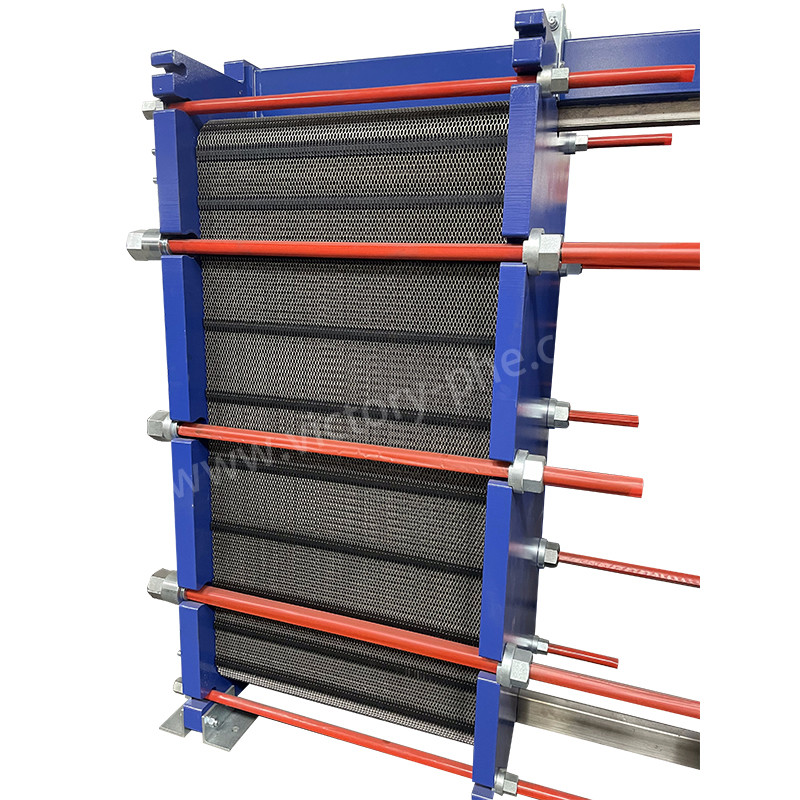

مبادلات گرما صفحه ای
مبادلات گرما صفحه ای به دلیل کارایی ، طراحی جمع و جور و قابلیت های گوناگون ، طیف گسترده ای از کاربردهای مختلف در صنایع مختلف دارند. برخی از کاربردهای رایج مبادلات گرما صفحه ای عبارتند از:
1سیستم های تهویه مطبوع:مبادله گرما صفحه ای در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع برای انتقال گرما بین جریان های هوا، آب یا یخچال استفاده می شود.
2یخچال:مبادلات گرما صفحه ای در سیستم های خنک کننده برای برنامه های خنک کننده و بازیابی گرما استفاده می شود.
صنعت مواد غذایی و نوشیدنی: مبادلات گرما صفحه ای برای پاستوریزه کردن، گرم کردن، خنک کردن و استریلیزه کردن در صنعت مواد غذایی و نوشیدنی استفاده می شود.
3. پردازش شیمیایی:مبادله گرما صفحه در کارخانه های پردازش شیمیایی برای گرم کردن، خنک کردن، تهویه و تبخیر مواد شیمیایی مختلف استفاده می شود.
4توليد برق:مبادلات گرما صفحه ای در نیروگاه های برق برای خنک کردن روغن روان کننده توربین، مدار های آب خنک کننده و سیستم های بازیابی گرما استفاده می شود.
5صنعت دریایی:مبادلات گرما صفحه ای در کاربردهای دریایی برای موتورهای خنک کننده، ژنراتورها و سیستم های HVAC در کشتی ها و سیستم های دریایی استفاده می شود.
6صنعت داروسازی:مبادلات گرما صفحه ای برای گرم کردن، خنک کردن و استریلیزه کردن در صنایع دارویی استفاده می شود.
7صنعت نفت و گاز:مبادله گرما صفحه برای گرمایش و خنک سازی در پالایشگاه های نفت، کارخانه های پتروشیمی و تاسیسات پردازش گاز طبیعی استفاده می شود.
برای انتخاب یک مبادله گرما صفحه ای (PHE) ، عوامل زیر را در نظر بگیرید:
الزامات درخواست:تعیین نیازهای کاربردی خاص، از جمله سرعت جریان مایع، دمای ورودی و خروجی، فشار عملیاتی و نوع مایع مورد پردازش.
مواد پلیک و گاسکت: انتخاب مواد مناسب برای صفحات و گاسکت ها بر اساس سازگاری شیمیایی، مقاومت در برابر خوردگی و دمای کار.
بهره وری انتقال گرما: بهره وری انتقال گرما PHE را در مورد نوع مایع و تفاوت دمای بین مایعات در نظر بگیرید.
آسان نگه داری: ارزیابی سهولت نگهداری PHE، از جمله دسترسی به تمیز کردن و تعویض قطعات.
هزینه و بهره وری انرژی:هزینه های اولیه تجهیزات و همچنین هزینه های عملیاتی مربوط به مصرف انرژی را در نظر بگیرید.
اندازه و ظرفیت:انتخاب یک PHE با اندازه مناسب و ظرفیت مناسب برای پاسخگویی به خواسته های درخواست، با توجه به محدودیت های فضای موجود.
با در نظر گرفتن این عوامل و مشورت با یک متخصص مبادله گرما، می توانید انتخاب آگاهانه ای را که نیازهای خاص برنامه شما را برآورده می کند، انجام دهید.
اینها فقط چند مثال از بسیاری از کاربردهایی است که در آن مبادلات حرارتی صفحه ای نقش مهمی در فرآیندهای انتقال حرارتی کارآمد دارند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
سوال: هنگام انتخاب یک PHE، چگونه از اندازه و ظرفیت اطمینان حاصل کنیم؟
A: هنگام انتخاب یک مبادله گرما صفحه (PHE) و اطمینان از اندازه و ظرفیت متناسب با نیازهای خود، این مراحل را دنبال کنید:
تعیین بار گرما: نرخ انتقال گرما مورد نیاز را بر اساس نیازهای حرارتی برنامه محاسبه کنید.
نرخ جریان مایعات: نرخ جریان مایعات (گرم و سرد) را برای تعیین ظرفیت مبادله گرما تعیین کنید.
تفاوت دما: برای محاسبه سطح مورد نیاز برای انتقال گرمای کارآمد، تفاوت دما بین مایعات گرم و سرد را در نظر بگیرید.
کاهش فشار: کاهش فشار مجاز در سیستم را ارزیابی کنید تا PHE را که این معیار را برآورده می کند انتخاب کنید.
محدودیت های اندازه: فضای موجود برای نصب را در نظر بگیرید تا اطمینان حاصل شود که PHE انتخاب شده در منطقه تعیین شده قرار می گیرد.
دستورالعمل های سازنده: برای انتخاب اندازه و ظرفیت مناسب بر اساس نیازهای برنامه خود، از مشخصات و دستورالعمل های سازنده استفاده کنید.
با دنبال کردن این مراحل و در نظر گرفتن این عوامل، شما می توانید یک مبادله گرما صفحه را با اندازه و ظرفیت مناسب انتخاب کنید تا به طور موثر نیازهای انتقال گرما خود را برآورده کند.
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
در یک سیستم HVAC (گرم کردن، تهویه مطبوع و تهویه مطبوع) ، مبادله گرما صفحه با انتقال گرما بین دو مایع مختلف، معمولا آب و هوا کار می کند.در اینجا چگونه مبادله گرما صفحه در یک سیستم HVAC کار می کند:
انتقال گرما:در مبادله گرما صفحه، مایعات گرم و سرد در کانال های جداگانه ای که توسط صفحات تشکیل شده است جریان دارند. گرما از مایع داغ به مایع سرد از طریق صفحات فلزی منتقل می شود.
بهره وری انتقال گرما:صفحات در مبادله گرما صفحه نازک هستند و دارای سطوح بزرگ هستند که انتقال گرما بین مایعات را آسان می کند.
جریان مداوم:در حالی که مایعات از طریق کانال های تشکیل شده توسط صفحات جریان می یابند، تبادل گرما اتفاق می افتد. طراحی جمع و جور و کارآمد مبادله گرما صفحه اجازه می دهد تا انتقال گرما سریع و موثر باشد.
کنترل دما:مبادله گرما صفحه طراحی شده است تا دمای هوا را که از طریق سیستم HVAC منفجر می شود کنترل کند، اطمینان حاصل شود که فضای مورد نیاز گرم یا خنک می شود.
به طور خلاصه، مبادله گرما صفحه ای نقش کلیدی در کارایی سیستم HVAC دارد، به تنظیم دمای هوا کمک می کند و راحتی حرارتی را در مسکونی بهبود می بخشد،ساختمان های تجاری و صنعتی.
