توضیحات محصول

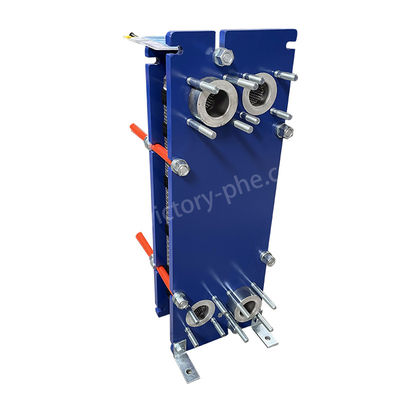

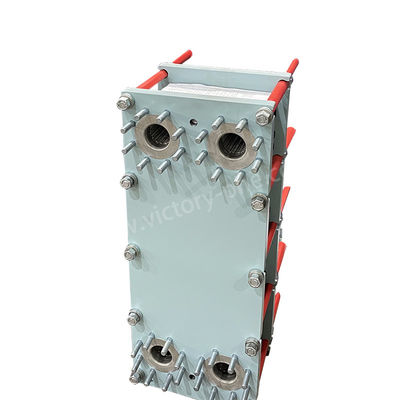

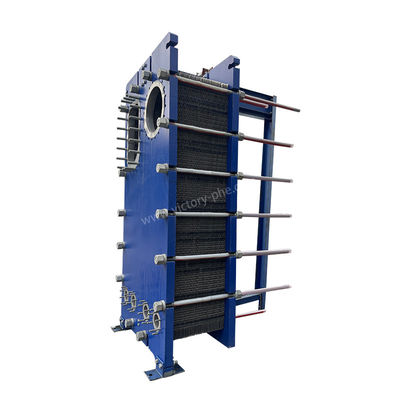

VH05 مبادله گرما از فولاد ضد زنگ برای تهویه مطبوع، یخچال و خنک کننده آب
مبادلات گرما صفحه ای
مبادلات گرما صفحه ای به دلیل کارایی ، طراحی جمع و جور و قابلیت های گوناگون ، طیف گسترده ای از کاربردهای مختلف در صنایع مختلف دارند. برخی از کاربردهای رایج مبادلات گرما صفحه ای عبارتند از:
1سیستم های تهویه مطبوع:مبادلات گرما صفحه ای اجزای اساسی سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) هستند، که امکان تبادل گرما بین محیط های مختلف از جمله هوا، آب،و مواد خنک کنندهحضور آنها برای اطمینان از راحتی حرارتی مطلوب و عملکرد کارآمد سیستم های HVAC حیاتی است.
2یخچال:مبادلات گرما صفحه ای دارای کاربردهای گسترده ای در سیستم های خنک کننده هستند، نقش مهمی در عملیات خنک کننده و تسهیل بازیابی گرما دارند. در صنعت مواد غذایی و نوشیدنی،مبادله گرما صفحه به طور گسترده ای برای فرآیندهای ضروری مانند پاستوریزه استفاده می شود، گرمایش، خنک سازی و استریلیزه کردن. عملکرد ضروری آنها در حفظ شرایط دمایی دقیق برای اطمینان از کیفیت و ایمنی محصولات مختلف مواد غذایی و نوشیدنی است.
3. پردازش شیمیایی:مبادله گرما صفحه در کارخانه های پردازش شیمیایی برای گرم کردن، خنک کردن، تهویه و تبخیر مواد شیمیایی مختلف استفاده می شود.
4توليد برق:مبادلات گرما صفحه ای در نیروگاه های برق برای خنک کردن روغن روان کننده توربین، مدار های آب خنک کننده و سیستم های بازیابی گرما استفاده می شود.
5صنعت دریایی:مبادلات گرما صفحه ای در کاربردهای دریایی برای موتورهای خنک کننده، ژنراتورها و سیستم های HVAC در کشتی ها و سیستم های دریایی استفاده می شود.
6صنعت داروسازی:مبادلات گرما صفحه ای برای گرم کردن، خنک کردن و استریلیزه کردن در صنایع دارویی استفاده می شود.
7صنعت نفت و گاز:مبادله گرما صفحه برای گرمایش و خنک سازی در پالایشگاه های نفت، کارخانه های پتروشیمی و تاسیسات پردازش گاز طبیعی استفاده می شود.
اینها فقط چند مثال از بسیاری از کاربردهایی است که در آن مبادلات حرارتی صفحه ای نقش مهمی در فرآیندهای انتقال حرارتی کارآمد دارند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
مبادلات گرما صفحه ای قطعات ضروری در سیستم های HVAC هستند و نقش مهمی در انتقال گرما بین مایعات مختلف مانند هوا و آب دارند.در اینجا خلاصه ای از نحوه کار آنها در یک سیستم HVAC:
1انتقال گرما:مبادله گرما صفحه از کانال های جداگانه ای برای مایعات گرم و سرد تشکیل شده است که انتقال گرما از مایع داغ به مایع سرد را از طریق صفحات فلزی امکان پذیر می کند.
2. انتقال گرما کارآمد:صفحه های نازک مبادله گرما دارای سطوح بزرگ هستند که مبادله گرما بین مایعات را تضمین می کنند.
3. جریان مداوم:مایعات به طور مداوم از طریق کانال های ایجاد شده توسط صفحات جریان دارند، که انتقال سریع و موثر گرما را ترویج می کند.
4کنترل درجه حرارت:مبادله گرما صفحه به طور فعال دمای هوا را که از طریق سیستم HVAC گردش می کند تنظیم می کند و گرمایش یا خنک سازی مناسب را برای دستیابی به سطح مطلوب راحتی تضمین می کند.
به طور خلاصه، مبادله گرما صفحه ای اجزای حیاتی از سیستم های HVAC هستند، افزایش بهره وری آنها و کمک به راحتی حرارتی بهینه در تنظیمات مختلف، از جمله مسکونی، تجاری,و ساختمان های صنعتی.
