توضیحات محصول

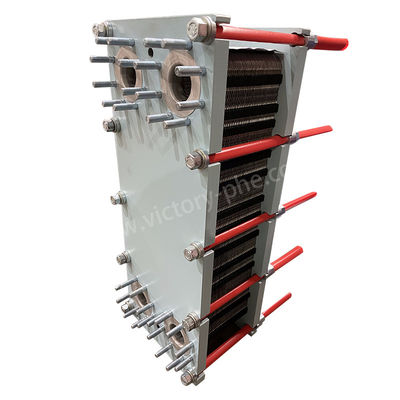

مبادله گرما از فولاد ضد زنگ برای خنک سازی صنعتی
مبادلات گرما صفحه ای
یک مبادله گرما صفحه شامل یک سری از صفحات فلزی است که با هم جمع شده اند، هر یک از آنها دارای موج های خاص است. این صفحات کانال های مستطیل باریک ایجاد می کنند،امکان تبادل گرمای کارآمد بین مایعات، به ویژه در برنامه های مایع به مایع و مایع به بخار.
مبادلات گرما صفحه ای مزایای متعددی را ارائه می دهند، از جمله کارایی انتقال گرما استثنایی، حداقل تلفات حرارتی، طراحی جمع و جور و سبک وزن، اثر کوچک، قابلیت استفاده،و عمر طولانی. در مقایسه با مبادلات گرما لوله سنتی ، آنها با اشغال فضای کمتر ، ضریب انتقال گرما بالاتر را به دست می آورند. علاوه بر این ، آنها می توانند نرخ بازیابی گرما را بیش از 90٪ به دست آورند.
طراحی متمایز مبادلات گرما صفحه، انتقال گرما را به طور موثر افزایش می دهد در حالی که کاهش فشار را به حداقل می رساند. صفحات موج دار باعث آشفتگی در جریان مایع می شوند،افزایش قابلیت انتقال گرمادر نتیجه، مبادلات گرما صفحه ای به طور گسترده ای در صنایع مختلف برای گرمایش، خنک سازی و فرآیندهای بازیابی گرما مورد استفاده قرار می گیرند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
بر اساس ساختار، مبادلات گرما صفحه را می توان به چهار نوع اصلی طبقه بندی کرد:
مبادلات گرما صفحه ای با گاسکت، همچنین به عنوان مبادله گرما صفحه قابل برداشت نیز شناخته می شود، از صفحه های فلزی قابل جدا شدن که با گاسکت بسته شده است، تشکیل شده است.آنها برای برنامه های کاربردی با جریان پایین تر و تغییرات قابل توجهی در دمای مناسب هستند.
مبادلات گرما صفحه ای جوشیدهاز صفحات فلزی ساخته شده اند که به طور مستقیم با هم جوش داده شده اند تا یک سطح انتقال گرما محکم بسته شود. آنها برای محیط های فشار بالا و دمای بالا ایده آل هستند.
مبادلات گرما صفحه ای مارپیچیاستفاده از یک جفت صفحه فلزی به شکل مارپیچ برای ایجاد کانال های متعدد برای جدایی مایعات و تبادل گرما.
مبادلات گرما بر روی صفحه و قاب، همچنین به عنوان مبادله گرما عصاره عسل شناخته می شود، شامل صفحات فلزی موج دار است که در یک قاب قرار دارند. جریان مایع از طریق کانال های متناوب بین صفحات جریان می یابد و انتقال گرما را به طور کارآمد امکان پذیر می کند.
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
مبادله گرما صفحه به طور گسترده ای در طیف وسیعی از صنایع استفاده می شود:
1انرژی خورشیدی: آنها برای بهره برداری موثر از انرژی خورشیدی از طریق کلکتورها ضروری هستند و انتقال گرما بین مایع خورشیدی و مایع کار را برای دستیابی به تبدیل انرژی بهینه تسهیل می کنند.
2صنایع شیمیایی: آنها بخشی جدایی ناپذیر از فرآیندهای شیمیایی مختلف، از جمله بازیابی گرما، خنک سازی محصول و کنترل دمای واکنش هستند، که عملکرد کارآمد راکتورها و واحدهای تقطیر را تضمین می کنند.
3صنعت فولاد: مبادلات گرما صفحه برای خنک سازی و روان کردن تجهیزات حیاتی مانند رولینگ، کوره های بالا و مخازن خاموش کننده بسیار مهم است.در نتیجه حفظ دمای مطلوب و افزایش عمر تجهیزات.
4صنعت متالورژیک: آنها در فرآیند گرمایش و خنک سازی در پالایش آلومینیوم استفاده می شوند، کنترل دقیق دمای و استفاده کارآمد از انرژی در طول تولید را تضمین می کنند.
5ماشین آلات تولید: این مبادلات برای خنک کردن مایعات خنک کننده و روان کننده ها در تجهیزات صنعتی استفاده می شوند، اطمینان از عملکرد ثابت و افزایش عمر ماشین آلات.
6صنایع غذایی: مبادله گرما صفحه ای نقش مهمی در فرآیند استریلیزه، پاستوریزه و خنک کننده در کارخانه های فرآوری مواد غذایی ایفا می کند، اطمینان از ایمنی محصول، کیفیت و افزایش مدت عمر.
7صنعت نساجی: آنها به بازیافت گرما و روند خنک کننده کمک می کنند، بهینه سازی بهره وری انرژی و کاهش تاثیرات زیست محیطی از طریق بازیافت گرما مصرفی.
8صنعت کاغذ: مبادلات گرما صفحه ای برای برنامه های خنک کننده و بازیابی گرما در تولید کاغذ ضروری هستند، اطمینان از عملکرد کارآمد در حالی که مصرف انرژی و اثرات زیست محیطی را به حداقل می رسانند.
9. گرمایش منطقه ای: آنها برای انتقال گرما از مناطق گرمای فاضلاب نیروگاه به ساختمان های مسکونی و تجاری استفاده می شوند و راه حل های گرمایشی کارآمد و پایدار را برای جوامع شهری فراهم می کنند.
10صنعت روغن و چربی: مبادله گرما صفحه برای کنترل دقیق دمای در طول پردازش روغن، از جمله پالایش، فرکشن و بسته بندی استفاده می شود.
11صنعت برق: آنها برای سیستم های خنک کننده در نیروگاه ها، از جمله تهویه کننده ها، روانکاری توربین و خنک سازی تجهیزات کمکی، ضروری هستند و عملکرد کارآمد و قابل اعتماد را تضمین می کنند.
12کاربرد های دریایی: مبادله گرما صفحه ای برای سیستم های خنک کننده در کشتی های دریایی استفاده می شود، عملکرد قابل اعتماد و عملکرد کارآمد در محیط های دریایی را تضمین می کند.
13آب دریا آبداری: آنها به گرم کردن آب دریا در تخمدان ها کمک می کنند و دمای مطلوب را برای پرورش ماهی و صدف ها فراهم می کنند و در نتیجه بهره وری کلی تولید را افزایش می دهند.
14سایر صنایع: مبادلات گرما صفحه ای در داروسازی، نفت، سرامیک، شیشه، سیمان و کاربردهای زمین گرمایی استفاده گسترده ای پیدا می کنند، انتقال گرما کارآمد، بهینه سازی فرآیند،و پایداری زیست محیطی.
