توضیحات محصول

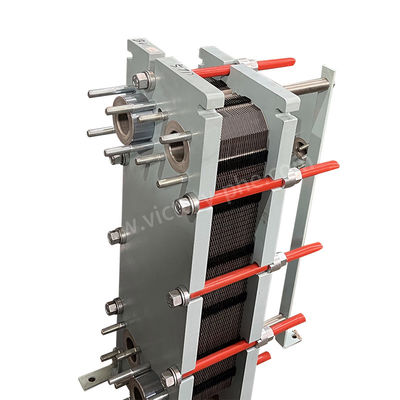

مبادله گرما از فولاد ضد زنگ برای خنک سازی صنعتی
مبادلات گرما صفحه ای
یک مبادله گرما صفحه ای از یک سری صفحه های فلزی که با هم انباشته شده اند، تشکیل شده است. هر یک از این صفحه ها دارای موج های خاص است. این صفحه ها کانال های مستطیل باریک را تشکیل می دهند.تسهیل تبادل گرما بین مایعات، به ویژه در برنامه های مایع به مایع و مایع به بخار.
مبادلات گرما صفحه ای مزایای متعددی را ارائه می دهند، از جمله کارایی انتقال گرما استثنایی، حداقل از دست دادن حرارتی، ساخت جمع و جور و سبک وزن، اثر کوچک، قابلیت انعطاف پذیری،و طول عمر خدمت. در مقایسه با مبادلات گرما لوله سنتی ، آنها با اشغال فضای کمتر ، ضریب انتقال گرما بالاتر را به دست می آورند. علاوه بر این ، آنها می توانند نرخ بازیابی گرما را بیش از 90٪ به دست آورند.
طراحی منحصر به فرد مبادلات گرما صفحه باعث انتقال گرما کارآمد در حالی که به حداقل رساندن کاهش فشار می شود. صفحات موج دار باعث آشفتگی در جریان مایع می شوند و قابلیت انتقال گرما را افزایش می دهند..در نتیجه، مبادلات گرما صفحه به طور گسترده ای در صنایع مختلف برای عملیات مختلف گرمایش، خنک سازی و بازیابی گرما ترجیح می دهند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
بر اساس ساختار، مبادلات گرما صفحه را می توان به چهار نوع اصلی طبقه بندی کرد:
مبادلات گرما صفحه ای با گاسکت، همچنین به عنوان مبادله گرما صفحه قابل برداشت نیز شناخته می شود، شامل صفحه های فلزی قابل جدا شدن است که با گاسکت ها مهر و موم می شوند،که آن ها را برای کاربردهایی با جریان پایین تر و تغییرات قابل توجهی در دمای آب مناسب می کند.
مبادلات گرما صفحه ای جوشیدهدارای صفحه های فلزی است که به طور مستقیم با یکدیگر جوش داده شده اند تا یک سطح انتقال گرما محکم را تشکیل دهند، که آنها را برای محیط های فشار بالا و دمای بالا ایده آل می کند.
مبادلات گرما صفحه ای مارپیچیاستفاده از یک جفت صفحه فلزی به شکل مارپیچ برای ایجاد کانال های متعدد برای جدایی مایعات و تبادل گرما.
مبادلات گرما بر روی صفحه و قاب، یا مبادله گرما عسل، شامل صفحات فلزی موج دار است که در یک قاب قرار دارند. جریان مایع از طریق کانال های متناوب بین صفحات جریان می یابد و انتقال گرما را به طور کارآمد امکان پذیر می کند.
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
مبادلات گرما صفحه ای کاربردهای متنوعی در صنایع مختلف پیدا می کنند:
1انرژی خورشیدی: آنها برای بهره برداری موثر از انرژی خورشیدی از طریق کلکتورها بسیار مهم هستند و امکان انتقال گرما بین مایع خورشیدی و مایع کار را برای تبدیل انرژی بهینه فراهم می کنند.
2صنایع شیمیایی: یکپارچه در فرآیندهای شیمیایی مختلف، از جمله بازیابی گرما، خنک سازی محصول و کنترل دمای واکنش، اطمینان از عملکرد کارآمد راکتورها و واحدهای تقطیر.
3. صنعت فولاد: برای خنک کردن و روان کردن تجهیزات حیاتی مانند آسیاب های رولینگ، کوره های بالا و مخازن خاموش کردن ضروری است، حفظ دمای مطلوب و افزایش عمر تجهیزات.
4صنعت متالورژیک: برای فرآیند گرمایش و خنک سازی در پالایش آلومینیوم استفاده می شود، اطمینان از کنترل دقیق دمای و استفاده کارآمد از انرژی در طول تولید.
5ماشین آلات تولید: برای خنک کردن مایعات خنک کننده و روغن های تجهیزات صنعتی استفاده می شود، اطمینان از عملکرد ثابت و افزایش عمر ماشین آلات.
6صنایع غذایی: برای استریلیزه کردن، پاستوریزه کردن و خنک کردن در کارخانه های فرآوری مواد غذایی ضروری است، اطمینان از ایمنی، کیفیت و افزایش عمر محصول.
7صنعت نساجی: کمک به بازیافت گرما و روند خنک سازی، بهینه سازی بهره وری انرژی و کاهش تاثیرات زیست محیطی از طریق بازیافت گرما.
8صنعت کاغذ: ضروری برای برنامه های خنک کننده و بازیابی گرما در تولید کاغذ، اطمینان از عملکرد کارآمد در حالی که به حداقل رساندن مصرف انرژی و اثرات زیست محیطی.
9. گرمایش منطقه ای: استفاده می شود برای انتقال گرما از مناطق گرمای فاقد نیروگاه به ساختمان های مسکونی و تجاری، ارائه راه حل های گرمایش کارآمد و پایدار برای جوامع شهری.
10صنعت روغن و چربی: برای کنترل دقیق دما در طول پردازش روغن، از جمله پالایش، فرکشن و فرآیند بسته بندی استفاده می شود.
11صنعت برق: برای سیستم های خنک کننده در نیروگاه ها، از جمله تهویه کننده ها، روانکاری توربین ها و خنک سازی تجهیزات کمکی، ضروری است که عملکرد کارآمد و قابل اعتماد را تضمین می کند.
12کاربرد های دریایی: برای سیستم های خنک کننده در کشتی های دریایی استفاده می شود که عملکرد قابل اعتماد و عملکرد کارآمد در محیط های دریایی را تضمین می کند.
13آب دریا آبداری: کمک به گرم کردن آب دریا در پرورشگاه ها، فراهم کردن دمای مطلوب برای پرورش ماهی و صدف ها، افزایش بهره وری کلی تولید.
14سایر صنایع: به طور گسترده ای در داروسازی، نفت، سرامیک، شیشه، سیمان و کاربردهای زمین گرمایی استفاده می شود، انتقال گرما کارآمد، بهینه سازی فرآیند و پایداری زیست محیطی را ارتقا می دهد.
