توضیحات محصول

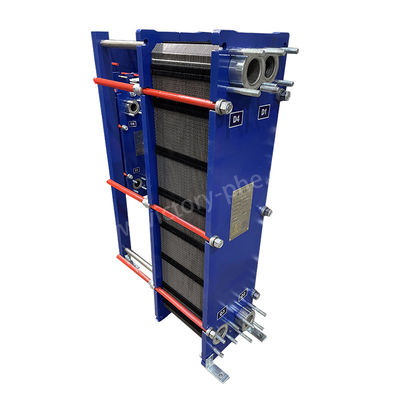

مبادله گرما از فولاد ضد زنگ برای خنک سازی صنعتی
مبادلات گرما صفحه ای
یک مبادله گرما صفحه شامل یک سری از صفحات فلزی است که با هم انباشته شده اند، هر کدام دارای موج های خاص هستند. این صفحات کانال های مستطیل باریک ایجاد می کنند و تبادل گرما بین مایعات را تسهیل می کنند.,به ویژه در عملیات مایع به مایع و مایع به بخار.
مبادلات گرما صفحه ای مزایای متعددی دارند: بهره وری استثنایی در انتقال گرما، حداقل تلفات حرارتی، طراحی جمع و جور و سبک وزن، اثر کوچک، انعطاف پذیری و عمر طولانی.در مقایسه با مبادله گرماهای سنتی لوله، آنها می توانند ضریب انتقال حرارتی بالاتر را در حالی که فضای کمتری را اشغال می کنند، به دست آورند. علاوه بر این، آنها می توانند نرخ بازیافت گرما را بیش از 90٪ به دست آورند.
طراحی منحصر به فرد مبادلات گرما صفحه باعث انتقال گرما کارآمد در حالی که به حداقل رساندن کاهش فشار می شود. صفحات موج دار باعث آشفتگی در جریان مایع می شوند و قابلیت انتقال گرما را افزایش می دهند..در نتیجه، مبادلات گرما صفحه به طور گسترده ای در صنایع برای گرمایش، خنک سازی و فرآیندهای بازیابی گرما ترجیح می دهند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
بر اساس ساختار، مبادلات گرما صفحه را می توان به چهار نوع اصلی طبقه بندی کرد:
مبادلات گرما صفحه ای با گاسکت، همچنین به عنوان مبادله گرما صفحه قابل برداشت نیز شناخته می شود، شامل صفحه های فلزی قابل جدا شدن است که با گاسکت ها مهر و موم می شوند،که آن ها را برای کاربردهایی با جریان پایین تر و تغییرات قابل توجهی در دمای آب مناسب می کند.
مبادلات گرما صفحه ای جوشیدهدارای صفحه های فلزی است که به طور مستقیم با یکدیگر جوش داده شده اند تا یک سطح انتقال گرما محکم را تشکیل دهند، که آنها را برای محیط های فشار بالا و دمای بالا ایده آل می کند.
مبادلات گرما صفحه ای مارپیچیاستفاده از یک جفت صفحه فلزی به شکل مارپیچ برای ایجاد کانال های متعدد برای جدایی مایعات و تبادل گرما.
مبادلات گرما بر روی صفحه و قاب، یا مبادله گرما عسل، شامل صفحات فلزی موج دار است که در یک قاب قرار دارند. جریان مایع از طریق کانال های متناوب بین صفحات جریان می یابد و انتقال گرما را به طور کارآمد امکان پذیر می کند.
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
کاربردهای مبادله گرما بر روی صفحه:
انرژی خورشیدی: مبادلات گرما صفحه ای نقش مهمی در بهره برداری موثر از انرژی خورشیدی از طریق کلکتورها ایفا می کنند از گرما بین مایع خورشیدی و مایع کار، تضمین تبدیل انرژی بهینه.
صنعت شیمی: مبادلات گرما صفحه ای اجزای جدایی ناپذیر در فرآیندهای شیمیایی مختلف، از جمله بازیابی گرما، خنک سازی محصول و کنترل دمای واکنش هستند.تضمین عملکرد کارآمد و دقیق راکتورهای شیمیایی و واحدهای تقطیر.
صنعت فولاد: در صنعت فولاد، مبادلات گرما صفحه برای خنک کردن و روان کردن تجهیزات حیاتی مانند کارخانه های نردبان، کوره های بالا و مخازن خاموش کننده ضروری است.کمک به حفظ دمای عملیاتی مطلوب و افزایش عمر تجهیزات.
صنعت فلزات: مبادله گرما بر روی صفحه در صنعت فلز کاری برای گرم کردن و خنک کردن فرآیندهای مربوط به پالایش آلومینیوم استفاده می شود.اطمینان از کنترل دقیق دمای و استفاده کارآمد از انرژی در طول چرخه تولید.
تولید ماشین آلات: مبادلات گرما صفحه ای در ساخت ماشین آلات برای خنک کردن مایعات خنک کننده و روان کننده ها در تجهیزات صنعتی مختلف استفاده می شود.تضمین عملکرد ثابت و افزایش عمر ماشین آلات.
صنعت مواد غذایی: مبادلات گرما صفحه ای نقش حیاتی در صنعت مواد غذایی دارند، که فرآیند استریلیزه، پاستوریزه و خنک سازی را در کارخانه های فرآوری مواد غذایی تسهیل می کنند، اطمینان از ایمنی محصول، کیفیت،و تمدید مدت نگهداری.
صنعت نساجی: مبادلات گرما صفحه ای به بازیافت گرما و فرایندهای خنک کننده در تولید نساجی کمک می کنند.بهینه سازی بهره وری انرژی و کاهش تاثیرات زیست محیطی از طریق بازیافت گرما ضایعات از فرآیندهای مانند رنگ آمیزی و تکمیل.
صنعت کاغذ: مبادلات گرما صفحه ای در صنعت کاغذ برای برنامه های خنک کننده و بازیابی گرما ضروری هستند و عملکرد کارآمد ماشین های کاغذی، بطری های خشک کننده،و سیستم های تصفیه فاضلاب در حالی که به حداقل رساندن مصرف انرژی و اثرات زیست محیطی.
گرمایش منطقه ای: مبادله گرما صفحه ای در سیستم های گرمایش شهری برای انتقال گرما از مناطق گرمای فاضلاب نیروگاه به ساختمان های مسکونی و تجاری استفاده می شود.ارائه راه حل های گرمایش کارآمد و پایدار برای جوامع شهری.
صنعت روغن و چربی: مبادلات گرما صفحه ای در صنعت روغن و چربی برای کاربردهای گرمایش و خنک سازی در کارخانه های پردازش روغن استفاده می شود.اطمینان از کنترل دقیق دمای در طول پالایش، فرکشناسیون و بسته بندی
صنعت برق: مبادله گرما صفحه ای نقش مهمی در نیروگاه های برق برای سیستم های خنک کننده، از جمله تهویه کننده ها، روانکاری توربین و خنک سازی تجهیزات کمکی دارد.تضمین عملکرد کارآمد و قابل اطمینان تاسیسات تولید برق.
کاربردهای دریایی: مبادلات گرما صفحه ای در کشتی های دریایی برای سیستم های خنک کننده، از جمله موتورهای دیزل، خنک کننده های مرکزی و سیستم های ترشح آب دریا استفاده می شود.تضمین عملکرد قابل اعتماد و عملکرد کارآمد در محیط های دریایی.
کشت آب دریایی: مبادلات گرما صفحه به گرم کردن آب دریا در تخمدان ها برای کاربردهای آبداری کمک می کند و دمای آب را برای پرورش ماهی و صدف ها فراهم می کند.ترویج رشد و افزایش بهره وری تولید کلی.
صنایع دیگر: مبادلات گرما صفحه ای در داروسازی، نفت، سرامیک، شیشه، سیمان و کاربردهای زمین گرمایی استفاده گسترده ای دارند، که به انتقال گرما کارآمد، بهینه سازی فرآیند،و پایداری زیست محیطی در بخش های مختلف صنعتی.
