توضیحات محصول

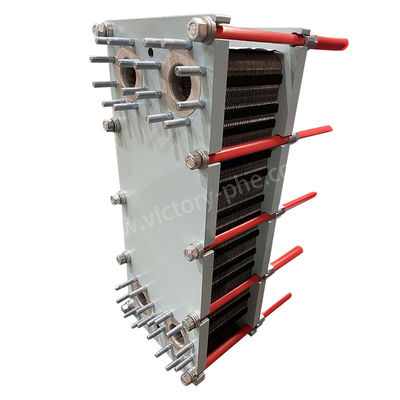

مبادله گرما از فولاد ضد زنگ برای خنک سازی صنعتی
مبادلات گرما صفحه ای
یک مبادله گرما صفحه یک دستگاه بسیار کارآمد است که از یک سری از صفحات فلزی که در یک پیکربندی انباشته شده اند، تشکیل شده است.این صفحه ها کانال های مستطیل باریک تشکیل می دهندمبادلات گرما صفحه ای در عملیات مبادله گرما مایع به مایع و مایع به بخار برجسته است.
آنها مزایای متعددی از جمله بهره وری استثنایی از انتقال گرما، کمترین تلفات حرارتی، طراحی جمع و جور و سبک وزن، اثر کوچک، انعطاف پذیری و طول عمر طولانی را ارائه می دهند.در مقایسه با مبادله گرماهای سنتی لوله، مبادلات گرما صفحه ای می توانند با اشغال تنها بخش کوچکی از فضا، ضریب انتقال گرما به طور قابل توجهی بالاتر را به دست آورند. علاوه بر این، آنها می توانند نرخ بازیافت گرما بیش از 90٪ را به دست آورند.
طرح مشخص مبادلات گرما صفحه باعث انتقال گرما کارآمد در حالی که کاهش فشار به حداقل می رسد می شود. صفحات موج دار باعث آشفتگی در جریان مایع می شوند.افزایش قابلیت انتقال گرمادر نتیجه، مبادلات گرما صفحه ای در صنایع مختلف برای وظایف مانند گرمایش، خنک سازی و بازیابی گرما مورد استفاده قرار می گیرند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
بر اساس ساختار، مبادلات گرما صفحه را می توان به چهار نوع اصلی طبقه بندی کرد:
مبادلات گرما صفحه ای با گاسکت، همچنین به عنوان مبادله گرما صفحه قابل برداشت نیز شناخته می شود، دارای مجموعه ای از صفحات فلزی قابل جدا شدن است که با گاسکت ها مهر و موم می شوند.آنها برای برنامه های کاربردی با جریان پایین تر و نوسانات درجه حرارت قابل توجهی مناسب هستند.
مبادلات گرما صفحه ای جوشیدهاز صفحات فلزی استفاده می کنند که به طور مستقیم با هم جوش داده شده اند تا یک سطح انتقال گرما محکم بسته شده ایجاد شود. اینها برای کاربردهای فشار بالا و دمای بالا ایده آل هستند.
مبادلات گرما صفحه ای مارپیچیاستفاده از یک جفت از صفحات فلزی به شکل مارپیچ برای تولید کانال های متعدد برای جداسازی مایعات و تبادل گرما.
مبادلات گرما بر روی صفحه و قاب، همچنین به عنوان مبادله گرما عصاره عسل شناخته می شود، شامل صفحات فلزی موج دار است که به هم متصل شده اند و در یک قاب قرار دارند. جریان مایع از طریق کانال های متناوب بین صفحات،امکان انتقال گرمای کارآمد.
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
کاربردهای مبادله گرما بر روی صفحه:
