توضیحات محصول
نرخ جریان مایع برای مبادله گرما صفحه
برای تعیین سرعت جریان مایع در یک مبادله گرما صفحه (PHE) ، شما باید اطلاعات زیر را در نظر بگیرید:
سرعت جریان مایعات گرم: این حجم مایع داغ است که در یک دوره مشخص از طرف داغ مبادله گرما عبور می کند، معمولاً در لیتر در ساعت یا متر مکعب در ساعت اندازه گیری می شود.
سرعت جریان مایعات سرد: به طور مشابه، سرعت جریان مایع سرد حجم مایع سرد است که در طول همان مدت از طرف سرد مبادله گرما عبور می کند.
با تعیین دقیق این جریان مایع، می توانید اندازه مناسب مبادله گرما را برای برآورده کردن نیازهای انتقال گرما در برنامه خود تنظیم کنید.
برای انتخاب یک مبادله گرما صفحه ای (PHE) ، عوامل زیر را در نظر بگیرید:
الزامات درخواست:تعیین نیازهای کاربردی خاص، از جمله سرعت جریان مایع، دمای ورودی و خروجی، فشار عملیاتی و نوع مایع مورد پردازش.
مواد پلیک و گاسکت: انتخاب مواد مناسب برای صفحات و گاسکت ها بر اساس سازگاری شیمیایی، مقاومت در برابر خوردگی و دمای کار.
بهره وری انتقال گرما: بهره وری انتقال گرما PHE را در مورد نوع مایع و تفاوت دمای بین مایعات در نظر بگیرید.
آسان نگه داری: ارزیابی سهولت نگهداری PHE، از جمله دسترسی به تمیز کردن و تعویض قطعات.
هزینه و بهره وری انرژی:هزینه های اولیه تجهیزات و همچنین هزینه های عملیاتی مربوط به مصرف انرژی را در نظر بگیرید.
اندازه و ظرفیت:انتخاب یک PHE با اندازه مناسب و ظرفیت مناسب برای پاسخگویی به خواسته های درخواست، با توجه به محدودیت های فضای موجود.
با در نظر گرفتن این عوامل و مشورت با یک متخصص مبادله گرما، می توانید انتخاب آگاهانه ای را که نیازهای خاص برنامه شما را برآورده می کند، انجام دهید.
اینها فقط چند مثال از بسیاری از کاربردهایی است که در آن مبادلات حرارتی صفحه ای نقش مهمی در فرآیندهای انتقال حرارتی کارآمد دارند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |

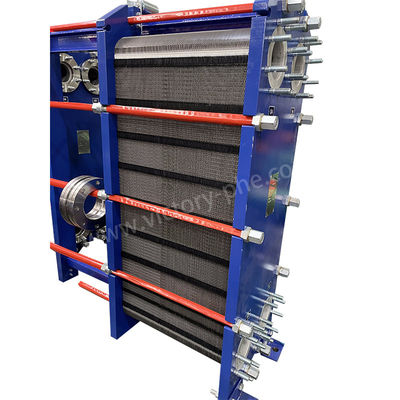

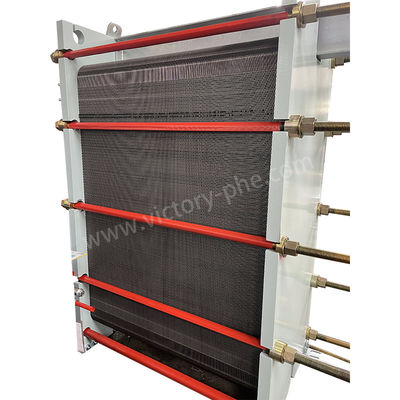

| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
سوال:سرعت جریان سوخت گرم در فی چیست؟
الف:سرعت جریان مایع داغ در یک مبادله گرما صفحه (PHE) به حجم مایع داغ اشاره دارد که در یک دوره زمانی خاص از طرف داغ مبادله گرما جریان می یابد.این پارامتر در تعیین ظرفیت انتقال گرما و کارایی PHE بسیار مهم است.با دانستن سرعت جریان مایع داغ، می توانید ظرفیت تبادل گرما را محاسبه کنید و اطمینان حاصل کنید که مبادله گرما نیازهای حرارتی برنامه را برآورده می کند.
س: میزان جریان سوخت سرد در فی چیست؟
A:سرعت جریان مایع سرد در یک مبادله گرما صفحه (PHE) به حجم مایع سرد اشاره دارد که در یک دوره زمانی خاص از طرف سرد مبادله گرما جریان می یابد.این پارامتر برای تعیین ظرفیت انتقال گرما و کارایی PHE ضروری استدانستن سرعت جریان مایع سرد به شما امکان می دهد ظرفیت تبادل گرما را محاسبه کنید و اطمینان حاصل کنید که مبادله گرما نیازهای حرارتی برنامه را برآورده می کند.
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
