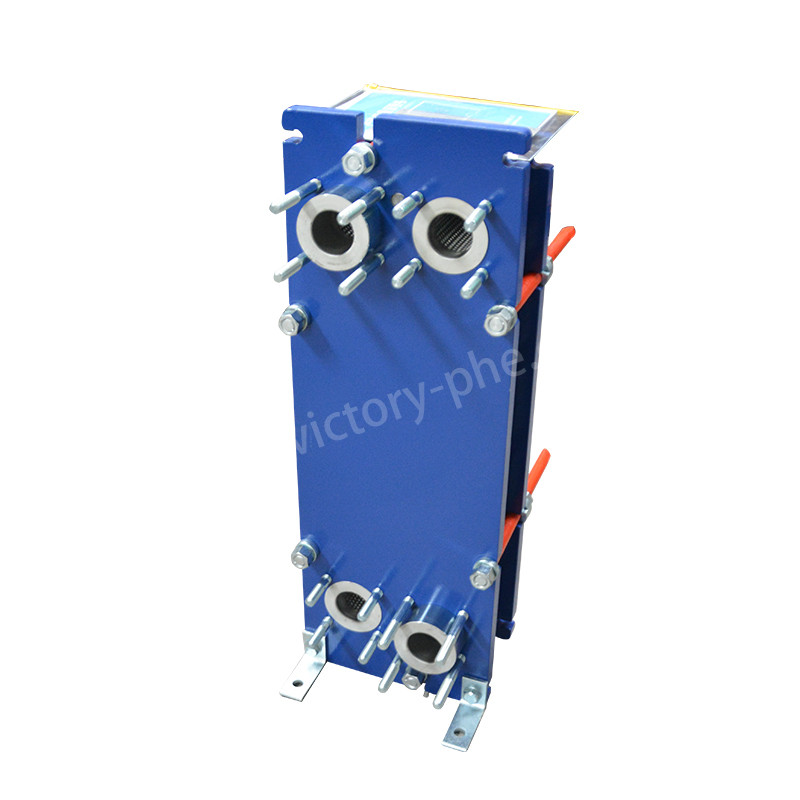

مبادله گرما صفحه ای با گاز SS304 SS316L مبادله گرما
توضیحات محصول
1مبادله گرما صفحه ای یک نوع مبادله گرما است که از صفحات فلزی برای انتقال گرما بین دو مایع استفاده می کند. این مبادله کننده ها از چندین لایه نازک تشکیل شده اند.صفحه های کمی جدا شده که دارای سطوح بسیار بزرگ و گذرگاه های جریان مایع برای انتقال گرما هستندمایعات می توانند در تنظیمات ضد جریان یا هم جریان جریان جریان داشته باشند و انتقال گرما را به طور کارآمد امکان پذیر می کنند.
2مبادلات گرما صفحه ای به طور معمول در صنایع HVAC، یخچال، پردازش شیمیایی و صنایع مواد غذایی و نوشیدنی به دلیل کارایی انتقال گرما بالا، اندازه جمع و جور،و آسون نگهداریآنها اغلب به دلیل هزینه پایین تر، نرخ انتقال گرما بالاتر و انعطاف پذیری در دستکاری مایعات مختلف نسبت به مبادلات گرما شیل و لوله سنتی ترجیح می دهند.
3طراحی مبادله گرما صفحه اجازه می دهد تا آسان بازرسی، تمیز کردن و نگهداری، آنها را به یک انتخاب محبوب برای کاربردهای مختلف صنعتی و تجاری.
| مدل | VH15/VN15/VM15M |
| ضخامت صفحه | 0.5/0.6mm |
| اندازه سوراخ صفحه | 150 میلی متر |
| حداکثر خروجی | ۳۸۰ متر3/h |
| لوله آداپتور برای قطر بزرگ | DN150 |
| فشار کاری | 1.0/1.6MPa |
| فشار آزمایش | 1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
پارامتر محصول مبادله گرما صفحه ای با بسته بندی |
|
|
ماده |
مبادله گرما صفحه ای |
|
برند |
پيروزي |
|
مواد صفحه |
تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
|
مواد گاسکت |
NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
|
مواد قاب |
فولاد کربن رنگ شده |
|
رنگ قاب |
آبی یا رنگ سفارشی |
|
نوع اتصال |
فلنج یا رشته |
|
استاندارد فلنج |
ANSI ASME BS BA JIS DIN GB ISO |
|
پیچ محکم کننده |
M24 M30 M39 |
|
فشار طراحی |
بالاترین 20mpa، پایین ترین 10Mpa |
|
فشار کاری |
نورمال 12.5Mpa |
|
مقدار تولیدی |
1 مجموعه |
|
بسته بندی |
قاب پلی چوبی |
|
تضمین |
یک سال |
|
OEM |
ميتونه جايگزين بشه |
درخواست ها
سیستم های HVAC: مبادلات گرما صفحه ای در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع برای انتقال گرما بین هوا ساختمان و آب یا یخچال گردش استفاده می شود.
یخچال: آنها در سیستم های یخچال تجاری و صنعتی برای فرآیند های خنک کننده و انتقال گرما استفاده می شوند.
پردازش مواد غذایی و نوشیدنی: مبادلات گرما صفحه ای نقش مهمی در پردازش مواد غذایی و نوشیدنی برای پاستوریزه، گرم کردن و خنک کردن مایعات مانند شیر، آبمیوه، آبجو و شراب دارند.
پردازش شیمیایی: آنها در فرآیندهای تولید شیمیایی برای گرم کردن و خنک کردن مواد شیمیایی و مایعات مختلف استفاده می شوند.
پرسش و پاسخ
سوال: آیا این محصول دارای گارانتی است؟
A: بله، محصولات ما برای مدت معینی با گارانتی همراه هستند. اطلاعات دقیق گارانتی معمولا در بسته بندی محصول یا دستورالعمل محصول وجود دارد.لطفاً فوراً با تیم خدمات مشتری ما تماس بگیرید، و ما خدمات پس از فروش لازم را به شما ارائه می دهیم.
س: زمان تحویل چقدر طول می کشد؟
A: معمولاً حدود 15-20 روز پس از پرداخت.
