توضیحات محصول

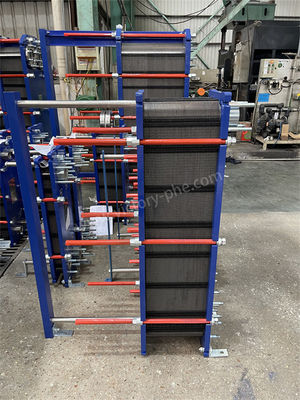

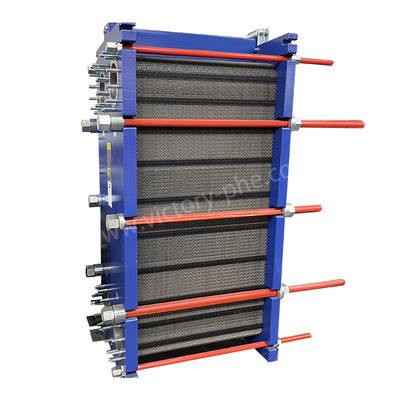

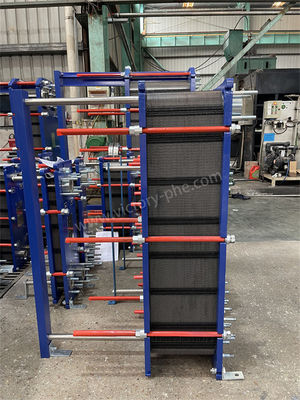

مبادله گرما از فولاد ضد زنگ برای خنک سازی صنعتی
مبادلات گرما صفحه ای
یک مبادله گرما صفحه ای یک مبادله گرما بسیار کارآمد است که شامل یک سری از صفحات فلزی است که با هم انباشته شده اند و هر صفحه ای دارای یک شکل موج دار خاص است.اين لايه ها کانال هاي مستطيل نازک ايجاد مي کنند، تسهیل مبادله گرما بین مایعات. مبادله گرما صفحه ای به ویژه برای فرآیندهای مبادله گرما مایع به مایع و مایع به بخار مناسب است.
مبادلات گرما صفحه ای مزایای متعددی را ارائه می دهند، از جمله بهره وری بالا در انتقال گرما، حداقل تلفات حرارتی، ساخت مجتمع و سبک وزن، اثر کوچک، کاربرد گسترده،و عمر طولانیدر مقایسه با مبادله گرماهای سنتی لوله، مبادله گرماهای صفحه ای می توانند یک ضریب انتقال گرما 3-5 برابر بالاتر را به دست آورند و تنها حدود یک سوم فضا را اشغال می کنند.آنها می توانند نرخ بازیافت گرما را بیش از 90٪ به دست آورند..
طراحی منحصر به فرد مبادلات گرما صفحه اجازه می دهد تا انتقال گرما کارآمد در حالی که به حداقل رساندن کاهش فشار. صفحات موج دار باعث آشفتگی در جریان مایع،منجر به افزایش عملکرد انتقال گرمااین باعث می شود که مبادلات گرما صفحه ای در صنایع مختلف برای کاربردهایی مانند گرمایش، خنک سازی و فرآیند های بازیابی گرما انتخاب شوند.
|
مدل |
DLXU03 / DLXM3 |
|
ضخامت صفحه |
0.5/0.6mm |
|
اندازه سوراخ صفحه |
50 میلی متر |
|
حداکثر خروجی |
45 متر3/h |
|
لوله آداپتور برای قطر بزرگ |
DN50 |
|
فشار کاری |
1.0/1.6MPa |
|
فشار آزمایش |
1.3/2.1Mpa |
|
مدل |
حداکثر جریان استاندارد m3/h |
حداکثر تعداد قطعات جمع شده N |
اندازه ی کلیمپ A |
حداکثر طول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
بر اساس ساختار، مبادلات گرما صفحه را می توان به چهار نوع اصلی طبقه بندی کرد:
| پارامتر محصول مبادله گرما صفحه ای با بسته بندی | |
| ماده | مبادله گرما صفحه ای |
| برند | پيروزي |
| مواد صفحه | تیتانیوم/نیکل/استولی/فولاد ضد زنگ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مواد گاسکت | NBR HNBR EPDM HEPDM VITON FKM سیلیکون |
| مواد قاب | فولاد کربن رنگ شده |
| رنگ قاب | آبی یا رنگ سفارشی |
| نوع اتصال | فلنج یا رشته |
| استاندارد فلنج | ANSI ASME BS BA JIS DIN GB ISO |
| پیچ محکم کننده | M24 M30 M39 |
| فشار طراحی | بالاترین 20mpa، پایین ترین 10Mpa |
| فشار کاری | نورمال 12.5Mpa |
| مقدار تولیدی | 1 مجموعه |
| بسته بندی | قاب پلی چوبی |
| تضمین | یک سال |
| OEM | ميتونه جايگزين بشه |
|
مواد صفحه |
مایع مناسب |
|
فولاد ضد زنگ (SUS304، 316L و غیره) |
آب خالص، آب رودخانه، آب نمک قابل مصرف، روغن معدنی |
|
تیتانیوم، Ti-pd |
آب نمک، آب دریا، آب نمک |
|
SMO254 |
اسید گوگرد رقیق شده، محلول آب نمک، محلول آب غیر ارگانیک |
|
نه |
دمای بالا، غلظت بالای سودا |
|
استیلوی (C276، C22) |
اسید گوگردی متمرکز، اسید کلریدریک، اسید فسفوریک |
|
گاسکت بدن اصلی |
دمای کار (°C) |
مایع مناسب |
|
NBR |
-15 ~ +135 |
آب، آب دریا، نمک معدنی، آب نمک |
|
EPDM |
-25 ~ +180 |
آب داغ، بخار، اسید، پایه |
|
F26 |
-25 ~ +230 |
اسيد، پايه، مايع |
|
FTP |
0 ~ +160 |
اسید متمرکز، پایه، روغن دمای بالا، بخار |
کاربردهای مبادله گرما بر روی صفحه:
