توضیحات محصول

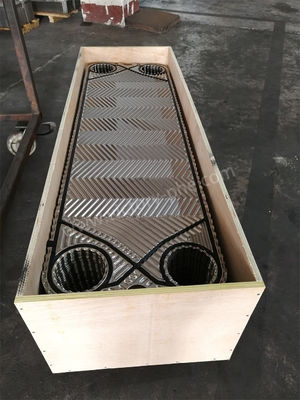

M15B M15M صفحه مبادله گرما ارتفاع تتا با گاسکت برای خنک سازی بهینه
صفحه های مبادله گرما
صفحات مبادله گرما به عنوان اجزای جدایی ناپذیر در مبادله گرما صفحه ای، عملکرد حیاتی را انجام می دهند و انتقال گرمای کارآمد بین مایعات را تسهیل می کنند.این صفحه ها به صورت استراتژیک برای بهینه سازی تبادل گرما در حالی که تضمین جداسازی مایعات قرار دارند.
تقاضا برای صفحه های مبادله گرما ناشی از نیاز به انتقال گرما بین مایعات به طور کارآمد، بدون هیچ گونه مخلوط شدن است.و محیط های مسکونی که انتقال گرما برای فرآیندهایی مانند گرمایش ضروری است، خنک کننده و بازیابی انرژی حرارتی.
مزایای اصلی استفاده از صفحات مبادله گرما برای انتقال گرما عبارتند از:
1بهبود بهره وری انتقال گرما: صفحات مبادله گرما با دقت برای به حداکثر رساندن سطح طراحی شده اند، بنابراین امکان تبادل گرما کارآمد و سریع بین مایعات وجود دارد.
2طراحی جمع و جور: مبادلات گرما صفحه ای که دارای صفحه های مبادله گرما هستند، در مقایسه با مبادلات گرما شیل و لوله معمولی، یک راه حل فضای کارآمد برای انتقال گرما را ارائه می دهند.
3• قابلیت انعطاف پذیری: صفحات مبادله گرما را می توان برای پذیرش الگوهای مختلف و طرح های مختلف سفارشی کرد، که اجازه می دهد برای سازگاری با انواع مختلف مایعات، نرخ جریان و تفاوت های دمایی.این قابلیت انعطاف پذیری کاربرد آنها را در طیف گسترده ای از صنایع و کاربردهای مختلف افزایش می دهد.
4بهره وری انرژی: با تسهیل انتقال گرمای کارآمد، صفحات مبادله گرما به صرفه جویی در انرژی و بهبود بهره وری عملیاتی در سیستم های گرمایش و خنک سازی کمک می کنند.که منجر به کاهش مصرف انرژی و کاهش هزینه های عملیاتی می شود.
| برند | مدل |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| مواد | مشخصات |
| فولاد ضد زنگ |
SUS304 316 316L 310S 904 |
| تیتانیوم و آلیاژ تیتانیوم-پالادیوم | TAi TAi-Pd |
| استيلوي |
C276 D205 B2G |
| نیکل | Ni200 Ni201 |
| مولیبدن | 254 |
محصولات عمدتا برای ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP و غیره مناسب هستند.
درخواست ها
| مواد صفحه | مناسب برای مایعات |
| فولاد ضد زنگ (SUS304.316، و غیره) | آب تصفیه شده، آب رودخانه، روغن غذایی، روغن معدنی |
| تیتانیوم و تیتانیوم پالادیوم (Ti, Ti-Pd) | آب دریا، آب شور، ترکیبات نمک |
| 20Cr,18Ni,6Mo ((254SMO) | اسید سولفوریک رقیق شده، محلول آبی نمک رقیق شده، محلول آبی غیر ارگانیک |
| نیکل (Ni) | درجه حرارت بالا، غلظت بالای سودا کاستیک |
| آلیاژ HASTELLOY (C276، D205، B2G) | اسید سولفوریک متمرکز، اسید هیدروکلوریک، اسید فسفوریک |
پیکربندی ضخامت صفحه مبدل گرما
فرآیند تولید:
آماده سازی مواد: صفحه های فولاد ضد زنگ با کیفیت بالا به دلیل مقاومت خارق العاده خود در برابر خوردگی و رسانایی حرارتی به دقت انتخاب می شوند.تضمین انطباق با مشخصات محصول و پارامترهای طراحی.
برش و تراز: ماشین آلات پیشرفته به دقت صفحات فولاد ضد زنگ را مطابق با مشخصات طراحی برش می دهند.برای رسیدن به یک سطح یکنواخت و صاف، یک روش تصفیه اعمال می شود..
چاپ: چاپ هیدرولیکی چاپ، الگوهای خاص هیرینگبون را بر روی صفحه های صاف ایجاد می کند تا ضریب آشفتگی را برای انتقال گرما کارآمد افزایش دهد.اقدامات کنترل سختگیرانه جلوگیری از تغییر شکل صفحه یا آسیب در طول چاپ.
درمان سطحی: تکنیک های مختلفی مانند پولیش، شن و ماسه، یا پوشش به دقت برای افزایش مقاومت در برابر خوردگی و عملکرد انتقال گرما اعمال می شود،بر اساس الزامات خاص انتخاب شده است.
مونتاژ و بازرسی: صفحات با دقت مطابق با مشخصات طراحی مونتاژ می شوند.که در نتیجه آن یا یک مبادله گرما صفحه جداکننده با مهر و موم گازکت لاستیکی یا یک مبادله گرما صفحه کاملاً جوش داده شده با استفاده از جوش قوس آرگون. نصب دقیق و عدم وجود شکاف در طول مونتاژ تضمین می شود. پس از آن یک آزمایش فشار عملکرد دقیق انجام می شود،پس از آن یک گزارش جامع کارخانه برای بررسی انطباق با استانداردهای کیفیت سختگیرانه صادر می شود..
