توضیحات محصول

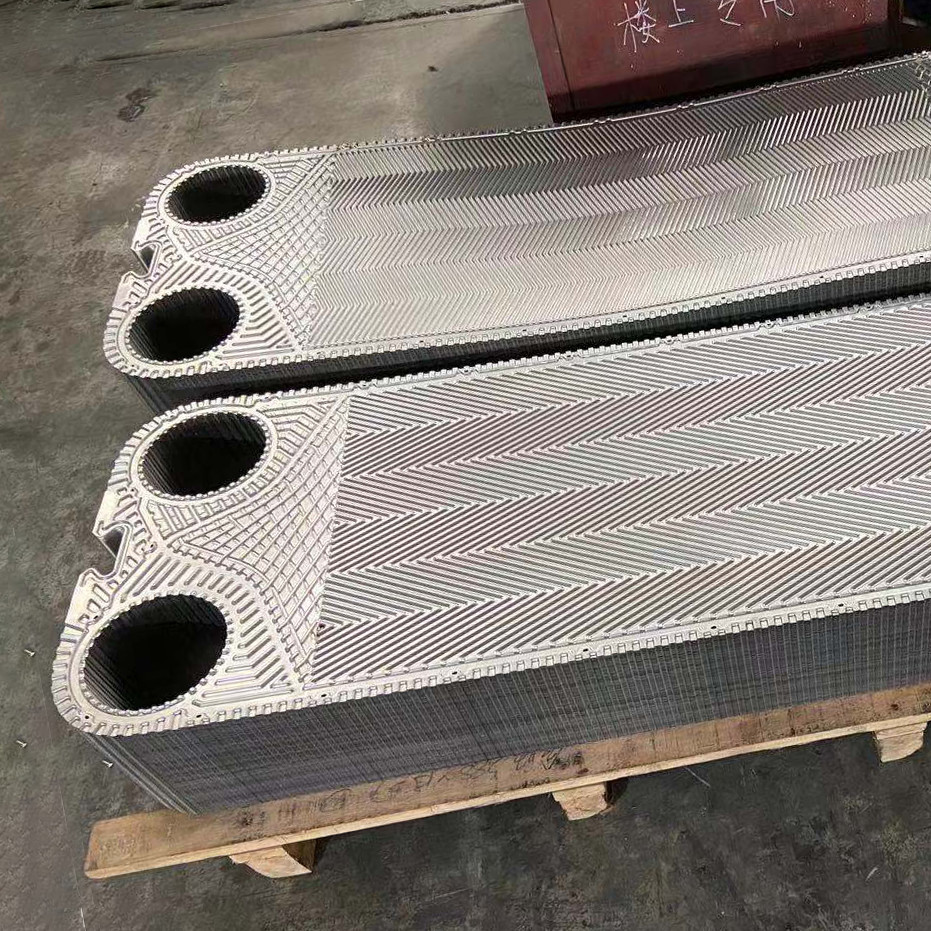

M15B M15M صفحه مبادله گرما ارتفاع تتا با گاسکت برای خنک سازی بهینه
صفحه های مبادله گرما
صفحات مبادله گرما نقش مهمی به عنوان اجزای جدایی ناپذیر در مبادله گرما صفحه ای دارند، که انتقال گرمای کارآمد بین مایعات را امکان پذیر می کند.این صفحه ها به صورت استراتژیک برای بهینه سازی تبادل گرما در حالی که حفظ جداسازی مایعات تنظیم شده اند.
تقاضا برای صفحه های مبادله گرما ناشی از نیاز به انتقال گرما بین مایعات به طور موثر بدون مخلوط است.و محیط های مسکونی که انتقال گرما برای فرآیندهایی مانند گرمایش ضروری است، خنک کننده و بازیابی انرژی حرارتی.
مزایای اصلی استفاده از صفحات مبادله گرما برای انتقال گرما عبارتند از:
1بهره وری بهبود یافته انتقال گرما: صفحات مبادله گرما به دقت برای به حداکثر رساندن سطح طراحی شده اند و تبادل گرما بین مایعات را به سرعت و به طور موثر تسهیل می کنند.
2طراحی جمع و جور: مبادلات گرما صفحه ای که دارای صفحه های مبادله گرما هستند، در مقایسه با مبادلات گرما شیل و لوله معمولی، یک راه حل فضای کارآمد برای انتقال گرما را ارائه می دهند.
3تنوع: صفحات مبادله گرما را می توان برای پذیرایی از الگوهای مختلف و طرح های مختلف سفارشی کرد و این امکان را برای سازگاری با انواع مختلف مایعات، نرخ جریان و تفاوت های دمایی فراهم می کند.این قابلیت انعطاف پذیری کاربرد آنها را در طیف گسترده ای از صنایع و کاربردهای مختلف افزایش می دهد.
4بهره وری انرژی: با ترویج انتقال گرما کارآمد، صفحات مبادله گرما به صرفه جویی در انرژی و بهبود بهره وری عملیاتی در سیستم های گرمایش و خنک سازی کمک می کنند.منجر به کاهش مصرف انرژی و کاهش هزینه های عملیاتی.
| برند | مدل |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| مواد | مشخصات |
| فولاد ضد زنگ |
SUS304 316 316L 310S 904 |
| تیتانیوم و آلیاژ تیتانیوم-پالادیوم | TAi TAi-Pd |
| استيلوي |
C276 D205 B2G |
| نیکل | Ni200 Ni201 |
| مولیبدن | 254 |
محصولات عمدتا برای ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP و غیره مناسب هستند.
درخواست ها
| مواد صفحه | مناسب برای مایعات |
| فولاد ضد زنگ (SUS304.316، و غیره) | آب تصفیه شده، آب رودخانه، روغن غذایی، روغن معدنی |
| تیتانیوم و تیتانیوم پالادیوم (Ti, Ti-Pd) | آب دریا، آب شور، ترکیبات نمک |
| 20Cr,18Ni,6Mo ((254SMO) | اسید سولفوریک رقیق شده، محلول آبی نمک رقیق شده، محلول آبی غیر ارگانیک |
| نیکل (Ni) | درجه حرارت بالا، غلظت بالای سودا کاستیک |
| آلیاژ HASTELLOY (C276، D205، B2G) | اسید سولفوریک متمرکز، اسید هیدروکلوریک، اسید فسفوریک |
پیکربندی ضخامت صفحه مبدل گرما
فرآیند تولید:
آماده سازی مواد اولیه: ما با دقت صفحه های فولاد ضد زنگ درجه برتر را برای مقاومت خارق العاده آنها در برابر خوردگی و رسانایی حرارتی انتخاب می کنیم،تضمین انطباق با مشخصات محصول و پارامترهای طراحی.
برش و تراز: دستگاه های پیشرفته برای برش دقیق صفحات فولاد ضد زنگ با توجه به مشخصات طراحی استفاده می شوند.برای رسیدن به یک سطح یکنواخت و صاف، یک روش تصفیه اعمال می شود..
چاپ: با استفاده از چاپ هیدرولیک چاپ، الگوهای خاص هیرنگبون بر روی صفحات صاف ایجاد می شود تا ضریب آشفتگی را برای انتقال گرما کارآمد افزایش دهد.اقدامات کنترل سختگیرانه برای جلوگیری از تغییر شکل صفحه یا آسیب در طول چاپ اعمال می شود.
درمان سطحی: تکنیک های مختلف درمان سطحی مانند پولیش کردن، شستن شن و ماسه یا پوشش به دقت برای افزایش مقاومت در برابر خوردگی و عملکرد انتقال گرما اعمال می شود.بر اساس الزامات خاص انتخاب شده است.
مونتاژ و بازرسی: صفحه ها با دقت مطابق با مشخصات طراحی مونتاژ می شوند.که منجر به تشکیل یک مبادله گرما صفحه قابل جدا شدن با مهر و موم گازکت لاستیکی یا یک مبادله گرما صفحه کاملاً جوش خورده با استفاده از جوش قوس آرگون می شود. تنظیم دقیق و عدم وجود شکاف در طول مونتاژ به دقت تضمین می شود. سپس یک آزمایش فشار عملکردی دقیق پس از مونتاژ انجام می شود.پس از آن یک گزارش جامع کارخانه برای بررسی انطباق با استانداردهای کیفیت سختگیرانه صادر می شود..
