توضیحات محصول

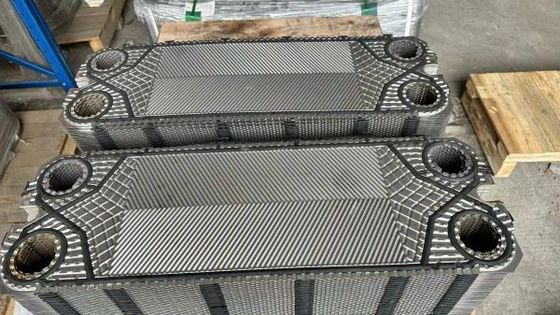

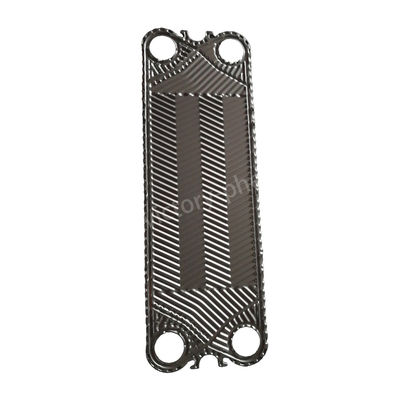

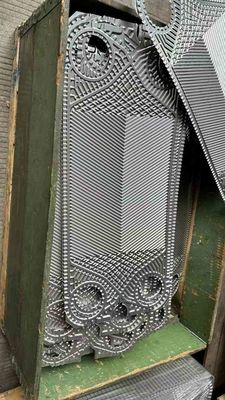

M15B M15M صفحه مبادله گرما ارتفاع تتا با گاسکت برای خنک سازی بهینه
صفحه های مبادله گرما
یک صفحه مبادله گرما، که به عنوان یک مبادله گرما صفحه نیز شناخته می شود، یک دستگاه برای انتقال گرما بین دو جریان مایع است.این شامل یک سری از صفحات فلزی است که به گونه ای ترتیب داده شده است که امکان تبادل گرما بین مایعات را فراهم می کند در حالی که آنها را از لحاظ فیزیکی جدا می کند.
اجزای کلیدی یک صفحه مبادله گرما عبارتند از:
صفحات: صفحات معمولاً از فولاد ضد زنگ، تیتانیوم یا سایر مواد مناسب برای کاربردهای انتقال گرما ساخته می شوند.آنها با الگوهای خاصی از کانال ها و گذرگاه ها طراحی شده اند تا تبادل گرما را تسهیل کنند.
گاسکت ها یا جوش: در مبادلات گرما صفحه ای گاسکت شده، صفحات با گاسکت ها مهر و موم می شوند تا از نشت مایع بین کانال ها جلوگیری شود.صفحه ها به طور دائم به هم بسته شده اند.، حذف نیاز به گسیختگی.
قاب و اتصالات: صفحات با هم انباشته می شوند و به یک قاب متصل می شوند که پشتیبانی و اتصال پورت های ورودی و خروجی مایع را تسهیل می کند.
| برند | مدل |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| مواد | مشخصات |
| فولاد ضد زنگ |
SUS304 316 316L 310S 904 |
| تیتانیوم و آلیاژ تیتانیوم-پالادیوم | TAi TAi-Pd |
| استيلوي |
C276 D205 B2G |
| نیکل | Ni200 Ni201 |
| مولیبدن | 254 |
محصولات عمدتا برای ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP و غیره مناسب هستند.
درخواست ها
| مواد صفحه | مناسب برای مایعات |
| فولاد ضد زنگ (SUS304.316، و غیره) | آب تصفیه شده، آب رودخانه، روغن غذایی، روغن معدنی |
| تیتانیوم و تیتانیوم پالادیوم (Ti, Ti-Pd) | آب دریا، آب شور، ترکیبات نمک |
| 20Cr,18Ni,6Mo ((254SMO) | اسید سولفوریک رقیق شده، محلول آبی نمک رقیق شده، محلول آبی غیر ارگانیک |
| نیکل (Ni) | درجه حرارت بالا، غلظت بالای سودا کاستیک |
| آلیاژ HASTELLOY (C276، D205، B2G) | اسید سولفوریک متمرکز، اسید هیدروکلوریک، اسید فسفوریک |
پیکربندی ضخامت صفحه مبدل گرما
فرآیند تولید:
