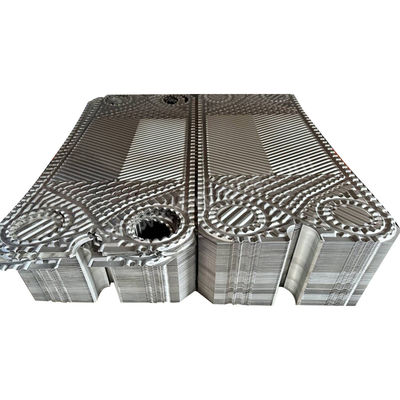

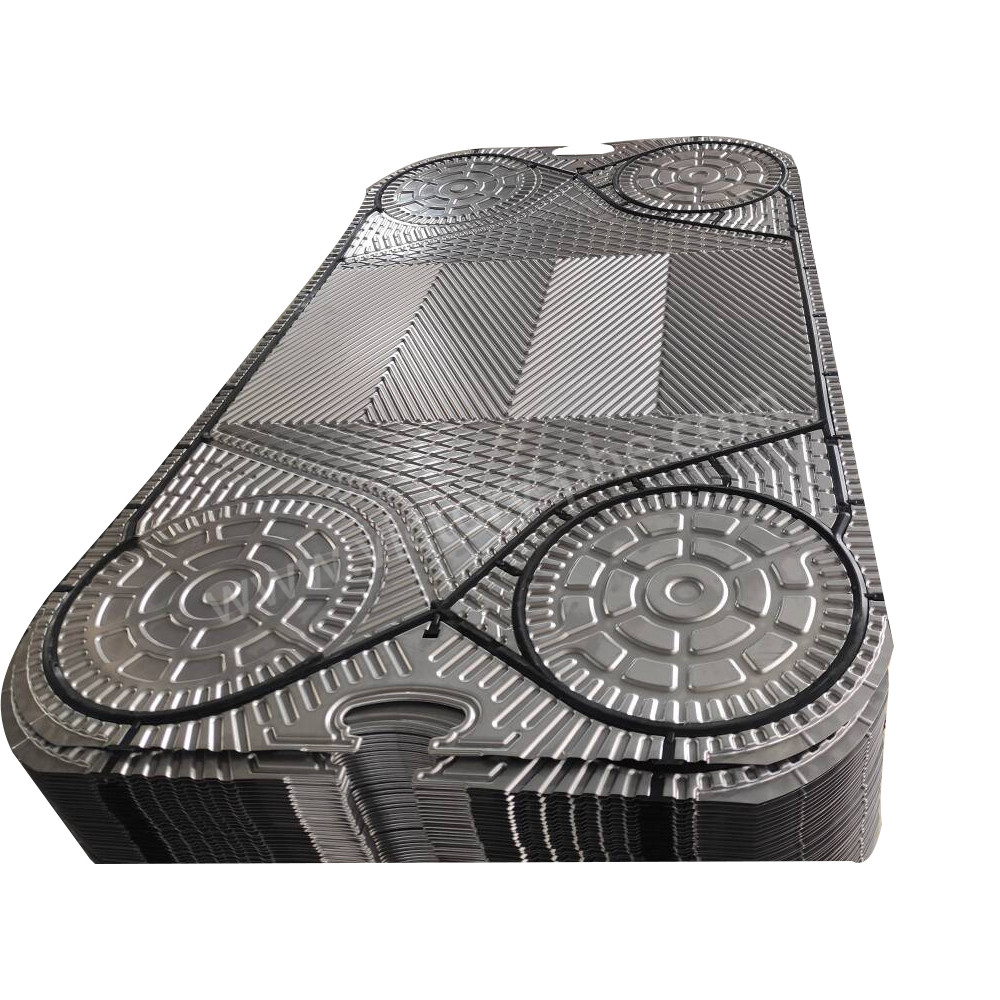

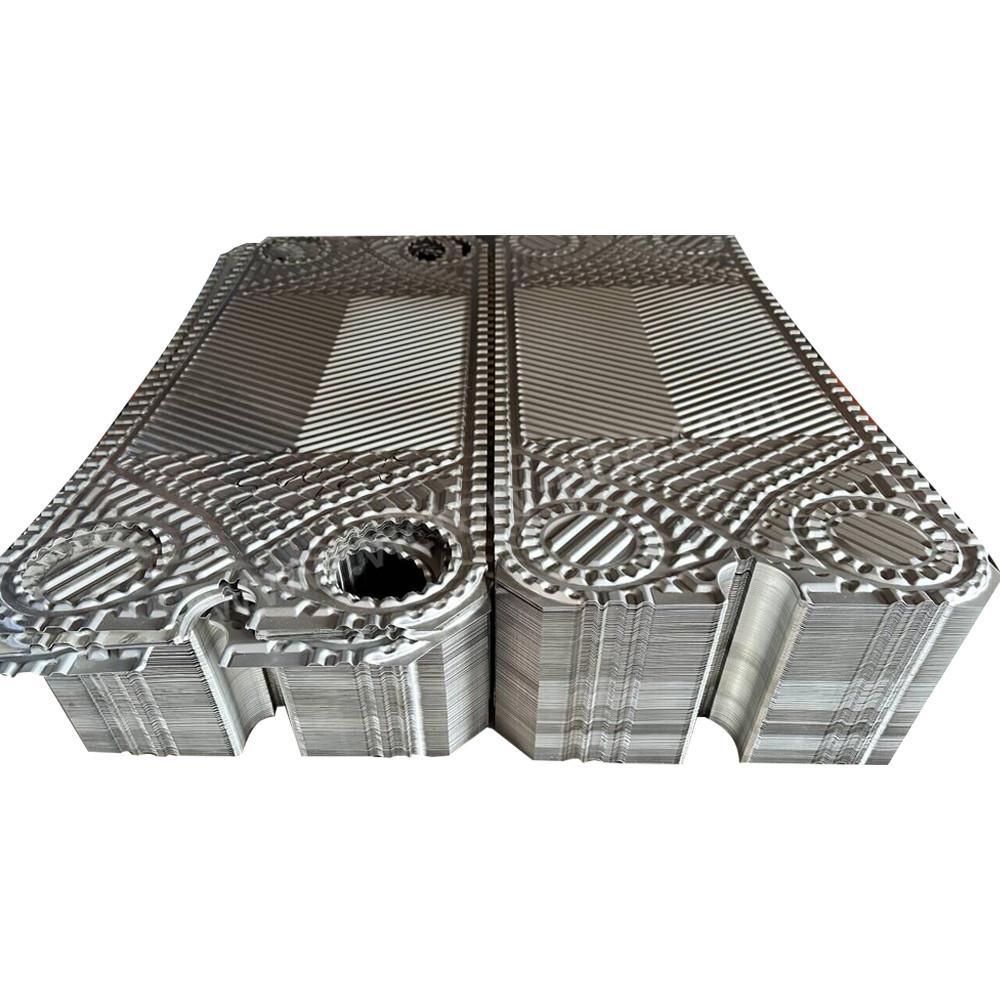

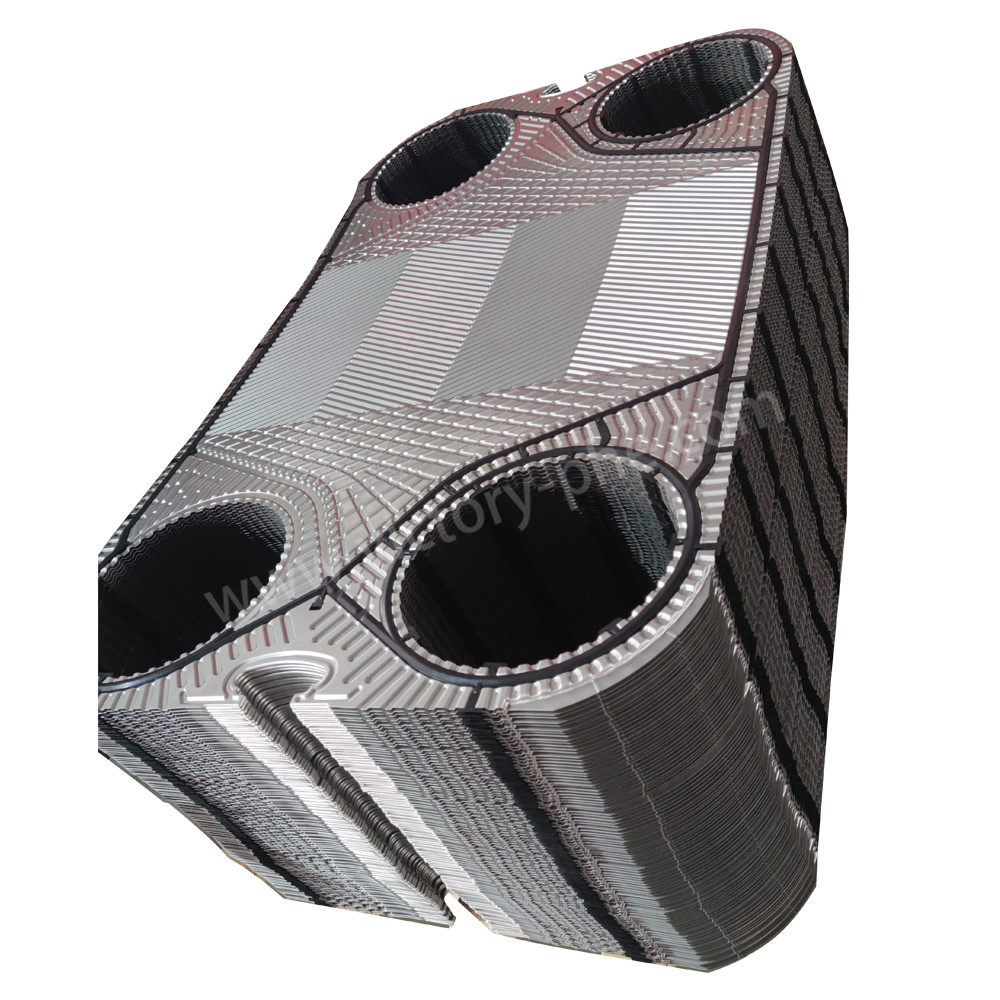

تعویض گاسکت های مبادله گرما از صفحه PHE سبک

گاسکت های مبادله گرما و صفحه های جایگزین برای Vicarb سری V4 V8 V18 V28 V40 V60

مبادله گرما صفحه اییک مبادله گرما با کارایی بالا است که از مجموعه ای از ورق های فلزی با یک شکل موج دار ساخته شده است. کانال های مستطیل نازک بین صفحات مختلف تشکیل شده است.و گرما از طریق صفحات مبادله می شودمبادله گرما صفحه ای یک تجهیزات ایده آل برای مبادله گرما مایع مایع و مایع بخار است.ساختار جمع و جور و سبک وزن، استفاده کوچک، کاربرد گسترده و عمر طولانی. تحت همان کاهش فشار، ضریب انتقال گرما آن 3-5 برابر بیشتر از مبادلات گرما لوله ای است.مساحت کف آن یک سوم از مبادلات حرارتی لوله ای است، و نرخ بازیافت گرما آن می تواند تا بیش از 90٪ باشد.

1. محیط های خوردنی:در کاربردهایی که در آن مبادله گرما صفحه به مایعات خوردنی مانند آب دریا، محلول های اسیدی یا مواد شیمیایی در معرض قرار می گیرد، مواد با مقاومت بالای خوردگی ضروری است.فولاد ضد زنگ، تیتانیوم، یا آلیاژ های نیکل (مانند Inconel یا Hastelloy) اغلب به دلیل خواص مقاومت در برابر خوردگی استفاده می شود.
2. صنعت مواد غذایی و نوشیدنی:در کاربردهایی که در آن مبادله گرما صفحه با محصولات غذایی، نوشیدنی ها یا محلول های دارویی در تماس است، موادی که با استانداردهای بهداشتی و بهداشتی مطابقت دارند ضروری است.فولاد ضد زنگ با سطح صاف، مانند فولاد ضد زنگ 316L، اغلب به دلیل مقاومت در برابر خوردگی و آسان تمیز کردن استفاده می شود.
3. استفاده عمومی صنعتی و تهویه مطبوع:برای برنامه های استاندارد HVAC و کاربردهای عمومی صنعتی، مواد مانند فولاد ضد زنگ، فولاد کربن و برخی از گزینه های پوشش داده شده یا پوشش داده شده ممکن است مناسب باشد،بسته به شرایط خاص عملیات و ملاحظات بودجه.
4. بهداشت و پاکسازی:در کاربردهایی که تمیز کردن و بهداشت بسیار مهم است، مواد صاف و غیر متخلخل مانند فولاد ضد زنگ ترجیح داده می شود.برخی از مبادلات گرما صفحه ممکن است درمان های سطحی تخصصی برای افزایش تمیز کردن و جلوگیری از رشد باکتری داشته باشند..
5. ما مي تونيم کل سيستم لايه هاي مبادله گرما، لايه ها، قالب ها، گيسکت هاي مدل هاي زير را تامين کنيم.

مدل های دیگر:

M3, M6B, M6M, M10B, M10M, M15B, M15M, M15E, M20M,MX25B, MX25M, M30, MA30M, MA30W, MA30S, M10BW, M15BW, AM10, AM20, AM20B, AK20, Clip10, Clip6, Clip8, AM30, MX25, TL3B, TL6B, TL10B, TL10P, TS20MTS6M، AM30, P22, P26, P31, P32, P36, A15B, A15M, A10B, A20B, T20B, T20M, T20P, AX30, AX30B, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500, PR9, T5M, T8M, AS20, A15L, AQUA-80, AQUA-100

APV: T4, H12, H17, N35, N25, N50, SR2, SR6GL, SR9, SR14GD, SR14AP, TR9GN, LR9GN, LR2, A055, A085, J060, J092, J107, J185, Q030, Q055, Q080, K34, K55, K71, M60, M92, M107, P190, R55, S190, B110, B134,A145

GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350MNT2مرکب، LWC150S، FA161

فرآیند تولید:

• انتخاب مواد:مواد با کیفیت بالا مانند فولاد ضد زنگ، تیتانیوم یا آلیاژ نیکل اغلب به دلیل مقاومت در برابر خوردگی و رسانایی حرارتی انتخاب می شوند.

  برش و شکل دادن:مواد انتخاب شده با استفاده از تکنیک هایی مانند برش لیزر، برش جت آب یا چاپ به شکل ها و اندازه های خاص برش داده می شوند.

  سنگ شکن:صفحات ممکن است برای ایجاد الگوهایی که آشفتگی را افزایش می دهند و بهره وری انتقال گرما را بهبود می بخشند، تحت نقاشی قرار گیرند.

  تمیز کردن و درمان سطح:صفحات به طور کامل تمیز می شوند تا هرگونه ناخالصی را از بین ببرند و سپس تحت درمان سطحی مانند غیرفعال سازی یا پوشش قرار می گیرند تا دوام و عملکرد را افزایش دهند.

  مجموعه:صفحات به یک واحد مبادله گرما، اغلب با گاسکت ها و قاب ها، برای تشکیل یک مبادله گرما کامل جمع می شوند.

  کنترل کیفیت:در طول فرآیند تولید، اقدامات کنترل کیفیت برای اطمینان از اینکه صفحات با استانداردهای عملکرد و ایمنی مطابقت دارند، اجرا می شود.

اجزای ساختاری مبادله گرما صفحه: صفحات مبادله گرما، گاسکت ها، صفحات فشرده سازی ثابت، صفحات فشرده سازی متحرک، میله های راهنما، میله های فشرده سازی و مغزها، ستون ها،پارتیشن های میانگین، و غیره

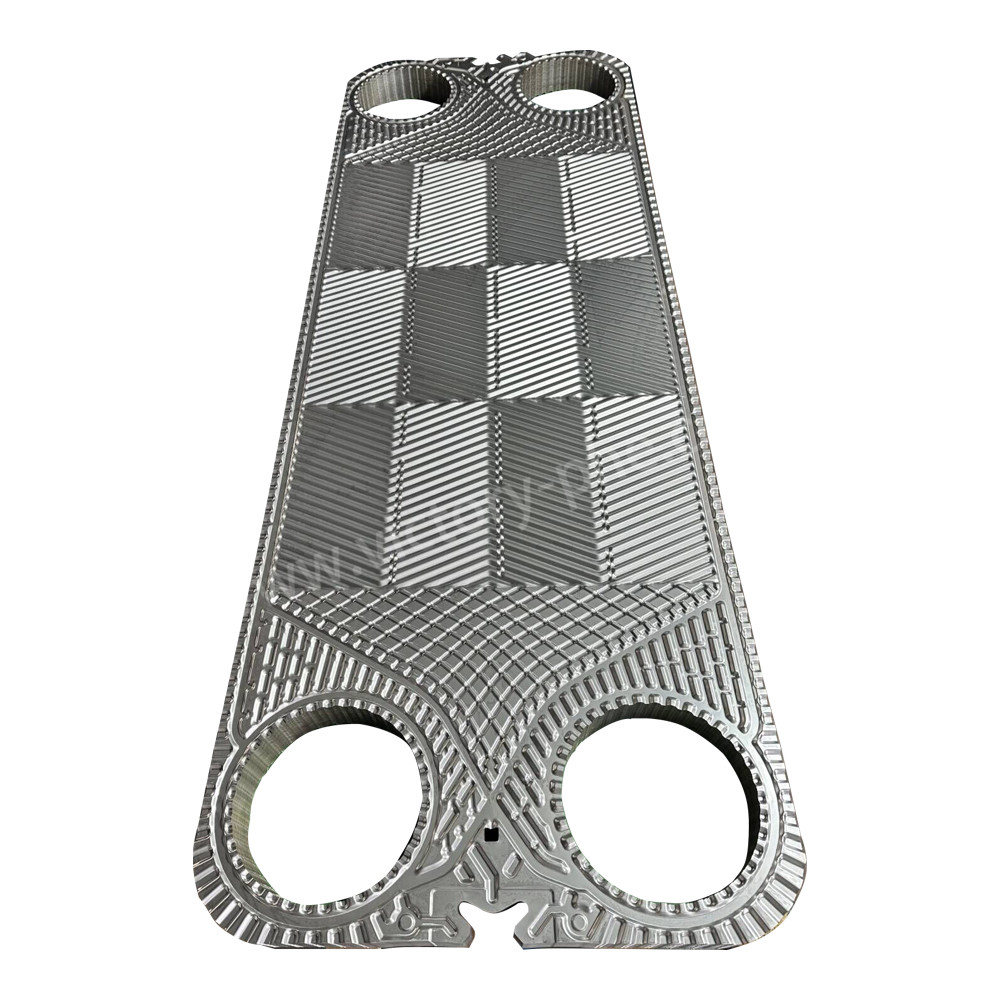

• صفحه مبادله گرما: یک ورق فلزی که با لوله های موج دار، شکاف های مهر و موم و سوراخ های گوشه ای فشار داده شده است، که یک عنصر مهم انتقال گرما است. لوله های موج دار می توانند انتقال گرما را افزایش دهند.افزایش قدرت و سفتی صفحات نازک، ظرفیت تحمل فشار مبادله گرما را بهبود می بخشد و جریان آشفته مایع را بر روی سطح مبادله گرما ترویج می دهد و تشکیل رسوب و کثافت را کاهش می دهد.
• گاسکت: محور صفحه را برای جلوگیری از نشت مایع به بیرون ببندیدو بخشی از سوراخ های گوشه را مطابق با الزامات طراحی مهر و موم کنید تا اجازه دهید مایعات گرم و سرد در کانال های مربوطه جریان پیدا کنند.
• صفحه فشرده سازی ثابت و صفحه فشرده سازی متحرک: معمولاً از صفحه فولاد کربن یا صفحه فولاد ضد زنگ ساخته شده است.ضخامت بر اساس ظرفیت تحمل فشار تعیین می شود تا اطمینان حاصل شود که صفحات مبادله گرما مهر و موم شده و به طور مساوی محکم می شوند.صفحه فشرده سازی ثابت در انتهای جلو ثابت است و صفحه فشرده سازی متحرک در کنار آن استفاده می شود و می تواند برای نصب آسان بر روی میله راهنما حرکت کند.جداسازی و نگهداری.
• چوب راهنما:بر روی صفحه قفل و ستون ثابت شده و برای پشتیبانی و قرار دادن صفحه استفاده می شود.
• صفحه جداکننده ی میانگین: صفحه ای که یک مبادله گرما صفحه را به دو یا چند بخش مبادله گرما تقسیم می کند. برای مبادله گرما بیش از سه مایع،بسته صفحه بر روی همان قاب می تواند به دو یا چند بخش تقسیم شود، و هر بخش می تواند تبادل گرما را برای دو مایع به ترتیب فراهم کند.
• داربست ها و مغزها: به طور مساوی در اطراف صفحه فشرده سازی تنظیم شده است، استفاده می شود تا صفحه را بین صفحه فشرده سازی ثابت و صفحه فشرده سازی متحرک قرار دهد.
• ستون: وزن مبادله گرما صفحه را پشتیبانی می کند و کل مبادله گرما را ادغام می کند.

پرسش و پاسخ
1. س: در مورد شرایط پرداخت چطور؟
A: TT، West Union، Paypal، L/C.
2س: در مورد شرایط تجاری چطور؟
ج: FOB، CFR، CIF، EXW و غیره.
3سوال: چطوري کالا ها تحویل داده مي شوند؟
ج: از طریق دریا، از طریق هوا، همچنین از طریق اکسپرس بین المللی مانند TNT، DHL، UPS، FedEX، Direct Line و غیره.
4س: شما از ارائه نمونه برای آزمایش حمایت می کنید؟
A: نمونه ها برای آزمایش کیفیت در دسترس هستند؛ یا شما همچنین می توانید برای کسب اطلاعات بیشتر در مورد محصولات ما به کارخانه ما مراجعه کنید.
5س: آیا خدمات پس از فروش محصولات شما وجود دارد؟
A: بله. اگر هر گونه مشکل در مورد محصول، pls فقط احساس رایگان برای تماس با ما در هر زمان.
