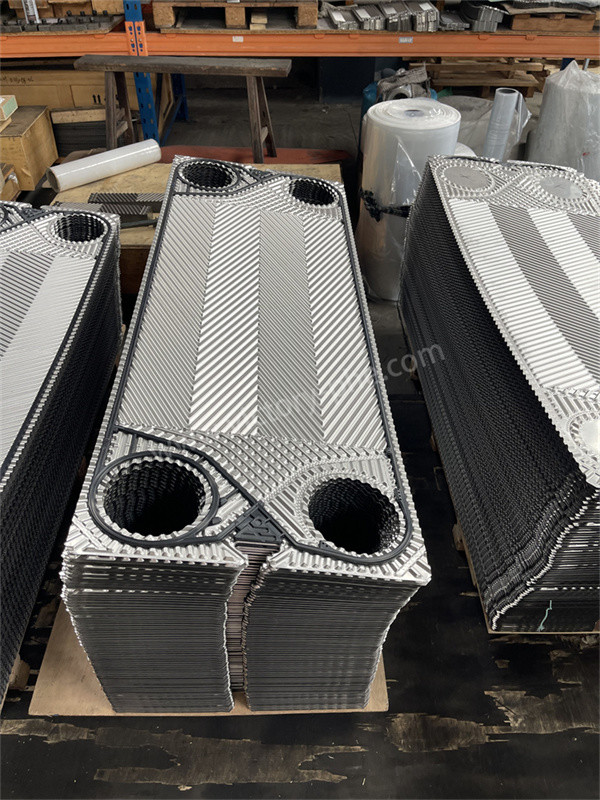

SS304 SS316 صفحه های مبادله گرما ویکارب 0.5mm 0.6mm ضخامت

توضیحات محصول

0.5mm 0.6mm ضخامت SS304 SS316 صفحه مبادله گرما ویکارب برای خنک سازی و تهویه

ویکارب صفحه های مبادله گرما

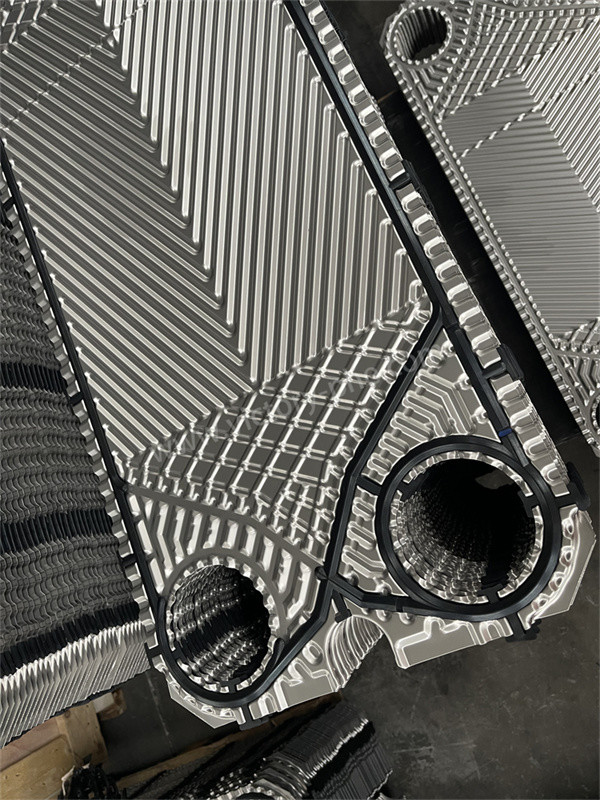

1. صفحه های مبادله گرما اجزای اساسی هستند که شامل صفحه های فلزی و گاسکت های مهر و موم هستند. صفحه های فلزی به عنوان عناصر انتقال گرما اصلی عمل می کنند.آنها با الگوهای موج دار در سطوح خود طراحی شده اند، حفره های مهر و موم در امتداد لبه های صفحه و سوراخ های گوشه ای در اطراف آنها.علاوه بر این، گاسکت ها همچنین برخی از سوراخ های گوشه را مهر و موم می کنند، به این ترتیب دو مایع به طور متناوب در هر دو طرف صفحه نازک برای تبادل گرما کارآمد جریان می یابند.

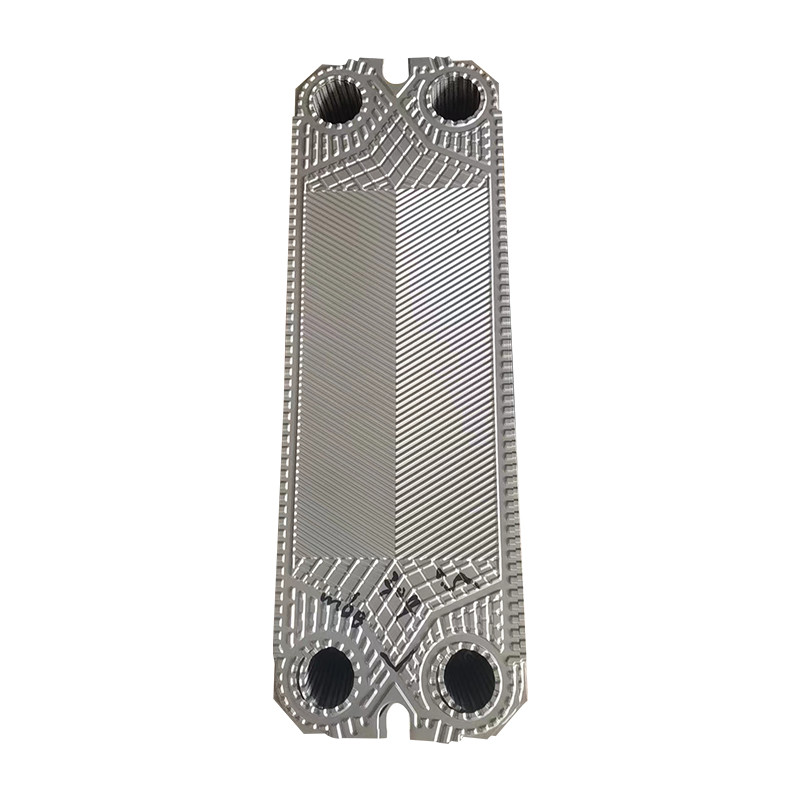

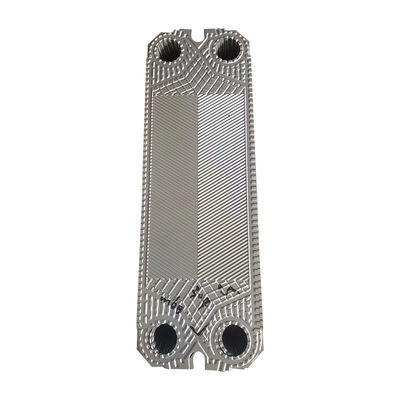

2. صفحه های مبادله گرما معمولاً با چاپ موج دار چاپ می شوند و معمولاً در دو سبک موجود هستند: "هینگبون" و "راست افقی".سبک استخوان ماهیچه ای دارای مزایایی مانند مقاومت فشار بالاتر است، بهبود ضریب انتقال گرما و افزایش مقاومت مایع در مقایسه با سبک مستقیم افقی.این ویژگی ها باعث می شود که صفحات سبک هیرینگبون برای کاربردهایی که نیاز به عملکرد و کارایی بالاتر دارند مناسب باشند.

پیکربندی ضخامت صفحه مبدل گرما

• AISI 304 معمولا 0.4 یا 0.5 میلی متر ضخامت دارد
• AISI 316 همیشه 0.5 و 0.6 میلی متر است
• 254 SMO (آلیاژ بالا) معمولا 0.6 میلی متر
• صفحه های تیتانیوم همیشه 0.5 و 0.6 میلی متر هستند
• برخی از آنها دارای صفحات ضخیم تر هستند (برای کاربردهای فشار بالا)
• برخی از PHEs دارای 0.4 میلی متر (عمل با فشار پایین)
• استیل C-276 (آلیاژ نیکل) به طور معمول 0.6 mm

انواع و مواد صفحه های مبادله گرما:

گوشهصفحه های مبادله گرما
شکل این صفحه شبیه یک کروب است، با زاویه های تیز در گوشه ها. شکاف بین صفحات زاویه ای می تواند کانال های تبادل گرما را تشکیل دهد.

صفحه های تبادله گرما لوله دار
سطح این صفحه موج دار است، که باعث افزایش بهره وری تبادل گرما با افزایش سطح می شود. ورق های موج دار معمولاً در دمای بالا استفاده می شوند،استفاده از فشار بالا و جریان بالا.

نوع قلابصفحه های مبادله گرما
این نوع صفحه در داخل مبادله گرما صفحه از طریق یک قلاب در یک طرف معلق است، و طرف دیگر آزاد است.صفحه های نوع قلاب اغلب در کاربردهایی که نیاز به تمیز کردن مکرر دارند استفاده می شوند زیرا می توانند به راحتی برداشته شوند.

فولاد ضد زنگصفحه های مبادله گرما
ورق های فولاد ضد زنگ رایج ترین انتخاب هستند زیرا مقاومت و قدرت خوردگی خوبی دارند.

تیتانصفحه های مبادله گرما
صفحه های تیتانیوم اغلب برای تبادل گرما با رسانه های بسیار خوردنی به دلیل مقاومت بالای آنها در برابر خوردگی و بی اثر بودن شیمیایی استفاده می شود.

آلیاژ های نیکلصفحه های مبادله گرما

ورق های آلیاژ نیکل اغلب در کاربردهای دمای بالا و فشار بالا به دلیل مقاومت و قدرت بالایی در برابر گرما استفاده می شوند.

مواد فلزی دیگرصفحه های مبادله گرما
بسته به سناریوی کاربرد خاص و ویژگی های محیط، صفحات ساخته شده از مس، آلومینیوم، فولاد و سایر مواد فلزی نیز می توانند انتخاب شوند.
