مبادله گرما صفحه ترانتر گاسکت مولیبدن فولاد ضد زنگ

توضیحات محصول

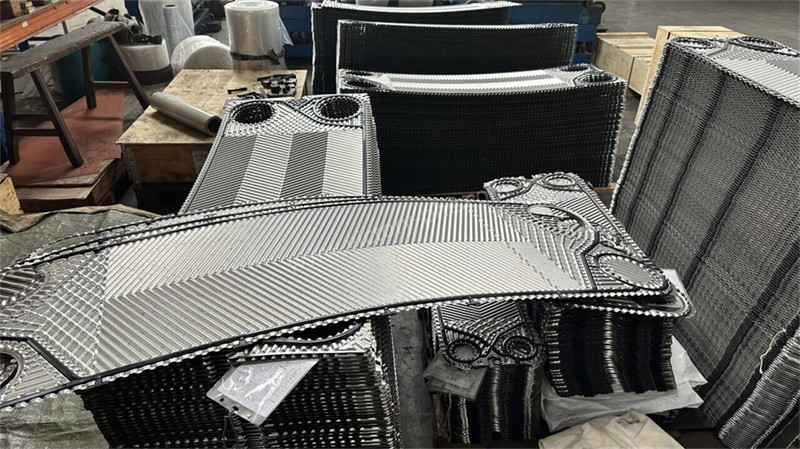

GC26 GX100 فولاد ضد زنگ تیتانیوم مولیبدنوم ترانتر پلیک مبادله گرما با گاسکت EPDM

ترانتر صفحه های مبادله گرما

1. یک مبادله گرما صفحه ای یک نوع مدرن و کارآمد از مبادله گرما است که از مجموعه ای از صفحات فلزی با اشکال خاص موج دار تشکیل شده است.کاربرد گسترده ای در صنایع مانند پتروشیمی دارد، مهندسی ماشین آلات ، خودرو ، پردازش مواد غذایی ، برق و فلزات ، ساخت کشتی ، HVAC و غیره.
2. صفحه های مبادله گرما اجزای تخصصی هستند که در مبادله گرما استفاده می شوند تا مایعات را جدا کنند و تبادل گرما را تسهیل کنند. سه نوع اصلی از صفحه های مبادله گرما وجود دارد:صفحه های بادی که از استخوان ماهی ماهی استفاده می شود، صفحه های افقی و صاف و صفحه های برجسته.

اجزای ساختاری مبادله گرما صفحه: صفحه های مبادله گرما، گاسکت ها، صفحه های فشرده سازی ثابت، صفحه های فشرده سازی متحرک، میله های راهنما، کلپ و مغز، ستون ها، پارتیشن های میانگین و غیره.

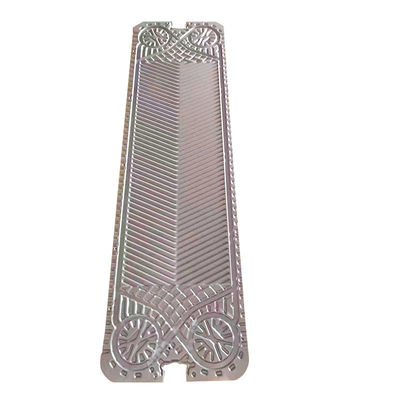

1. صفحه مبادله گرما: یک ورق فلزی که با لوله های موج دار، شکاف های مهر و موم و سوراخ های گوشه ای فشار داده شده است، که یک عنصر مهم انتقال گرما است. لوله های موج دار می توانند انتقال گرما را افزایش دهند.افزایش قدرت و سفتی صفحات نازک، ظرفیت تحمل فشار مبادله گرما را بهبود می بخشد و جریان آشفته مایع را بر روی سطح مبادله گرما ترویج می دهد و تشکیل رسوب و کثافت را کاهش می دهد.

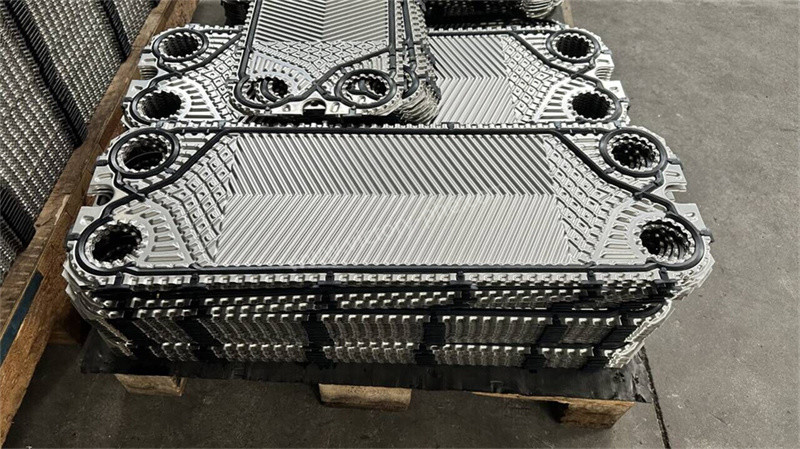

2. گاسکت: محور صفحه را برای جلوگیری از نشت مایع به بیرون ببندیدو بخشی از سوراخ های گوشه را مطابق با الزامات طراحی مهر و موم کنید تا اجازه دهید مایعات گرم و سرد در کانال های مربوطه جریان پیدا کنند.
3. صفحه فشرده سازی ثابت و صفحه فشرده سازی متحرک: معمولاً از صفحه فولاد کربن یا صفحه فولاد ضد زنگ ساخته شده است.ضخامت بر اساس ظرفیت تحمل فشار تعیین می شود تا اطمینان حاصل شود که صفحات مبادله گرما مهر و موم شده و به طور مساوی محکم می شوند.صفحه فشرده سازی ثابت در انتهای جلو ثابت است و صفحه فشرده سازی متحرک در کنار آن استفاده می شود و می تواند برای نصب آسان بر روی میله راهنما حرکت کند.جداسازی و نگهداری.
4. چوب راهنما:بر روی صفحه قفل و ستون ثابت شده و برای پشتیبانی و قرار دادن صفحه استفاده می شود.
5. صفحه جداکننده ی میانگین: صفحه ای که یک مبادله گرما صفحه را به دو یا چند بخش مبادله گرما تقسیم می کند. برای مبادله گرما بیش از سه مایع،بسته صفحه بر روی همان قاب می تواند به دو یا چند بخش تقسیم شود، و هر بخش می تواند تبادل گرما را برای دو مایع به ترتیب فراهم کند.
6. داربست ها و مغزها: به طور مساوی در اطراف صفحه فشرده سازی تنظیم شده است، استفاده می شود تا صفحه را بین صفحه فشرده سازی ثابت و صفحه فشرده سازی متحرک قرار دهد.
7. ستون: وزن مبادله گرما صفحه را پشتیبانی می کند و کل مبادله گرما را ادغام می کند.
