قطعات مبادله گرما صفحه ترانتر مولیبدن تیتانیوم استیل

توضیحات محصول

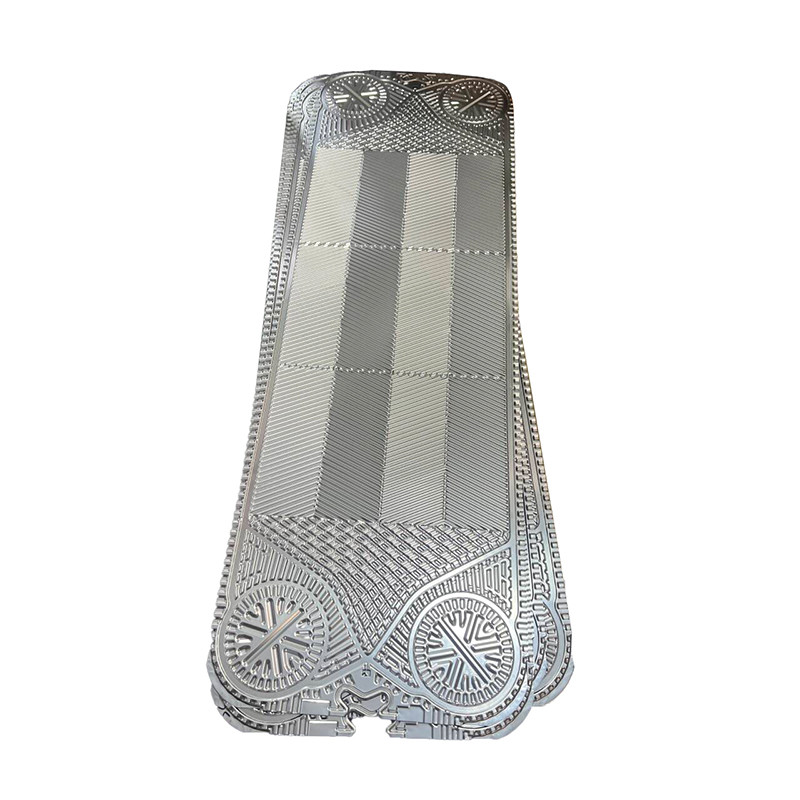

صفحه مبادله گرما ترانتر GC26 GX100 ساخته شده از فولاد ضد زنگ تیتانیوم هستلوئی نیکل مولیبدن

سوندکس صفحه های مبادله گرما

1. صفحات مبادله گرما به طور خاص برای جداسازی مایعات و تسهیل تبادل گرما در مبادله گرما صفحه طراحی شده اند. سه نوع اصلی از صفحات مبادله گرما وجود دارد:صفحه های بادی که از استخوان ماهی ماهی استفاده می شود، صفحه های افقی و صاف و صفحه های برجسته.

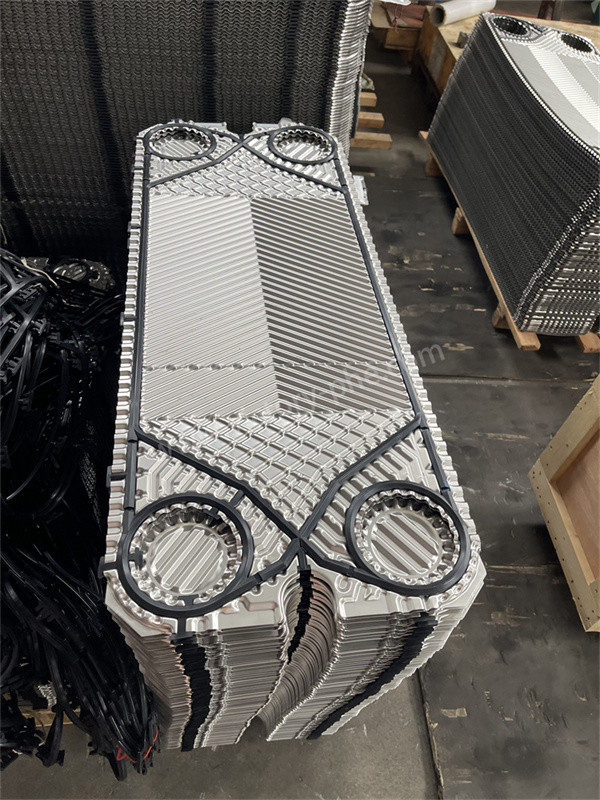

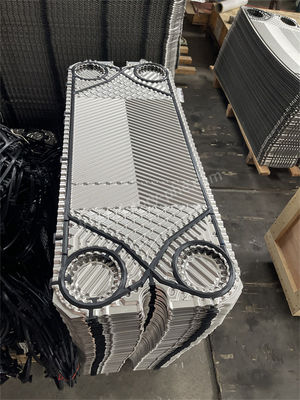

2. یک مبادله گرما صفحه ای با گسیختگی شامل چندین صفحه نازک نطفه شده است که در فواصل مشخصی انباشته شده و با گسیختگی مهر و موم می شوند.صفحات و گاسکت ها با استفاده از یک قاب و پیچ های کششی با هم فشرده می شوندچهار سوراخ گوشه ای از صفحات و گاسکت ها کانال های توزیع و جمع آوری مایعات را تشکیل می دهند. این طراحی به طور موثر مایعات گرم و سرد را جدا می کند.اجازه می دهد تا آنها در کانال های مربوطه در هر دو طرف هر صفحه جریان داشته باشند و از تبادل گرما برخوردار باشند.

اصل کار:

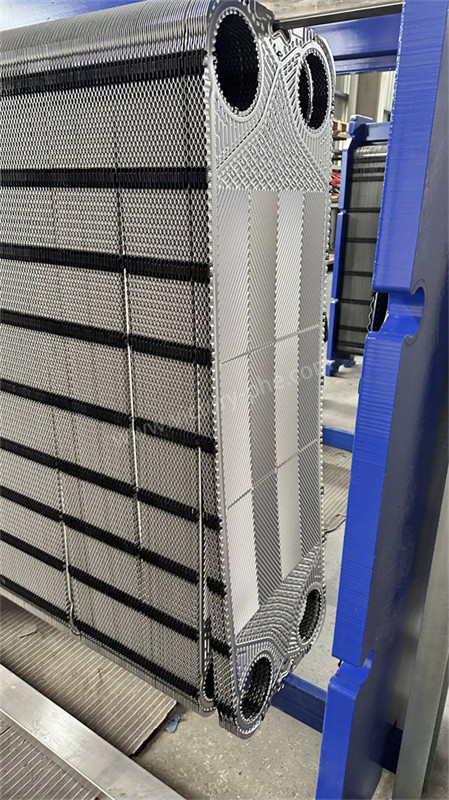

• مبادله گرما صفحه یک نوع جدید از مبادله گرما با کارایی بالا است که از صفحات فلزی با یک شکل موج دار ساخته شده است.صفحه های فشرده سازی (پلاک های پایانی متحرک)، صفحه های پای ثابت) و قاب (سنگ های راهنمای بالا و پایین) ، پشتیبانی جلویی) ، صفحه ها با بسته بندی مهر و موم و هدایت شده برای جدا کردن کانال های مایع سرد / گرم.محیط تبادل گرما سرد/گرم از طریق کانال های مربوطه جریان دارد و گرما را با صفحات جدا شده مبادله می کند. تبادل برای رسیدن به دمای مورد نظر کاربر.
• در چهار گوشه هر صفحه، سوراخ هایی وجود دارد. پس از جمع آوری در یک بسته صفحه، یک لوله توزیع و یک لوله جمع آوری برای مایع شکل می گیرد.پس از تبادل گرما میانگین سرد/گرم، گرما از لوله های جمع آوری مربوطه برای بازیافت بازگردانده می شود.

انتخاب مواد صفحه برای مبادلات گرما صفحه:

1. آب شیر معمولی:برای کاربردهای آب خالص، فولاد ضد زنگ 304 به طور معمول انتخاب می شود.فولاد ضد زنگ 316 به دلیل مقاومت بهتر آن در برابر خوردگی در مقایسه با 304 ترجیح داده می شوددر مورد آب دریا، تیتانیوم خالص (GR1) به دلیل غلظت بالای یون های کلرید، انتخاب ترجیحی است.فولاد فوق فولادی 254SMO می تواند در محیط هایی با محتوای یون کلورید بالاتر از 316 استفاده شود..
2. اسید:برای اسید سولفوریک رقیق شده با غلظت کمتر از 10٪ و دمای کمتر از 50 ° C، فولاد ضد زنگ 316 می تواند استفاده شود.254SMO، یا آلیاژ Hastelloy C276 مورد نیاز است. همین اصل برای اسید فسفوریک و اسید هیدروکلوریک نیز صدق می کند.
3. بخاردر مناطق جنوبی، فولاد ضد زنگ 316L به طور معمول انتخاب می شود، زیرا دمای بخار به طور کلی بیش از 120 درجه سانتیگراد است.با توجه به عوامل هزینه، برخی از مشتریان ممکن است از فولاد ضد زنگ 304 استفاده کنند.لازم به ذکر است که استفاده طولانی مدت از فولاد ضد زنگ 304 در کاربردهای بخار با دمای بالا ممکن است منجر به تغییر شکل مبادله گرما صفحه شود..
4. روغن:برای تجهیزات عمومی روغن روان کننده و برنامه های کاربردی روغن هیدرولیکی، فولاد ضد زنگ 304 مناسب است. برای روغن انتقال گرما با دمای بالا، که در آن مقاومت در برابر دمای بالا مورد نیاز است،فولاد ضد زنگ 316 توصیه می شود.
