قطعات مبادله گرما از نوع شفرون برای APV SPX

توضیحات محصول

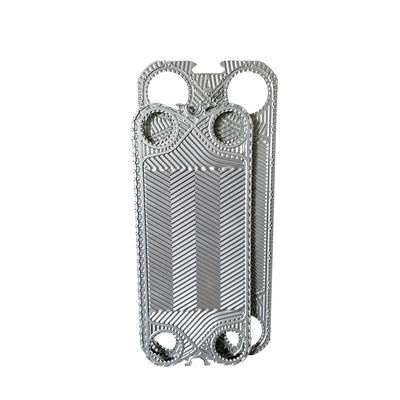

صفحه مبادله گرما ضد خوردگی برای APV SPX//ACCESSEN/GEA در فولاد ضد زنگ

APV/SPXصفحه های مبادله گرما

1. صفحه های مبادله گرما دارای چهار سوراخ گوشه ای هستند که دو مایع درگیر در انتقال گرما از آن عبور می کنند.صفحات فلزی در یک قاب نصب شده است که دارای یک صفحه ثابت و یک صفحه کلیمپ قابل حرکت در یک طرف است، و آنها با استفاده از بولت های قفل شده محکم می شوند. صفحات مجهز به گاسکت های مهر و موم هستند که کانال های مایع را مهر و موم می کنند و مایعات را به طور متناوب به گذرگاه های مربوطه هدایت می کنند.تسهیل تبادل گرماسرعت جریان، خواص فیزیکی، کاهش فشار و تفاوت دمای مایعات تعداد و اندازه صفحات مورد نیاز برای مبادله گرما را تعیین می کند.
2. صفحه های مبادله گرما با استفاده از قالب های بسیار دقیق برای یک فرآیند چاپ یکبار ساخته می شوند. تنها صفحه هایی که در یک مرحله شکل می گیرند دارای همان سطح دقت هستند.این اطمینان می دهد تماس متناوب فلز به فلز بین صفحات، اجازه می دهد تا مبادلات گرما صفحه به طور موثر تحت فشار بالا کار کنند و به شوک فشار از سیستم مقاومت کنند.

3. محصولات عمدتا برای / ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP و غیره مناسب هستند.

درخواست ها

پیکربندی ضخامت صفحه مبدل گرما

• AISI 304 معمولا 0.4 یا 0.5 میلی متر ضخامت دارد
• AISI 316 همیشه 0.5 و 0.6 میلی متر است
• 254 SMO (آلیاژ بالا) معمولا 0.6 میلی متر
• صفحه های تیتانیوم همیشه 0.5 و 0.6 میلی متر هستند
• برخی از آنها دارای صفحات ضخیم تر هستند (برای کاربردهای فشار بالا)
• برخی از PHEs دارای 0.4 میلی متر (عمل با فشار پایین)
• استیل C-276 (آلیاژ نیکل) به طور معمول 0.6 mm

اصول عملیاتی:

• مبادله گرما صفحه شامل انباشت صفحات فلزی با یک شکل موج دار خاص برای ایجاد یک نوع جدید از مبادله گرما بسیار کارآمد است.ساختار مبادله گرما صفحه شامل گاسکت، صفحه های قفل (پلاک پایین متحرک، صفحه پایین ثابت) و یک فریم (ستکه های راهنمای بالا و پایین، ستون پشتیبانی جلو).ایجاد کانال های جداگانه برای مایعات سرد و داغمایعات سرد و گرم از طریق کانال های مربوطه خود جریان دارند و برای رسیدن به دمای مورد نظر با صفحات مجاور گرما را مبادله می کنند.

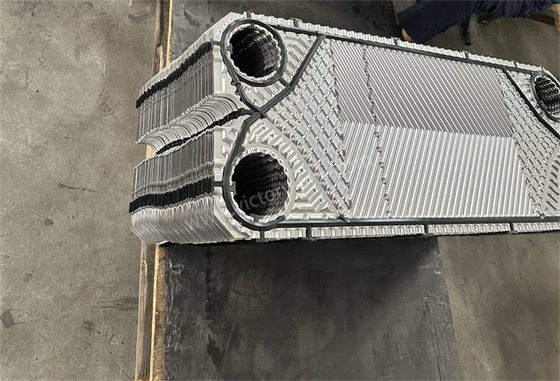

• هر بشقاب در چهار گوشه اش سوراخ هایی دارد، و وقتی به یک بسته بشقاب متصل می شوند، کانال های توزیع و جمع آوری مایعات را تشکیل می دهند.بعد از تبادل گرما بین مایعات سرد و گرم، آنها به کانال های جمع آوری مربوطه خود باز می گردند و برای استفاده مجدد در گردش هستند.
