اقلام و توابع مبادله گرما از فولاد ضد زنگ

توضیحات محصول

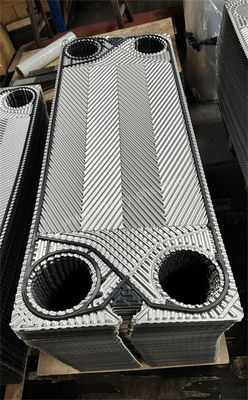

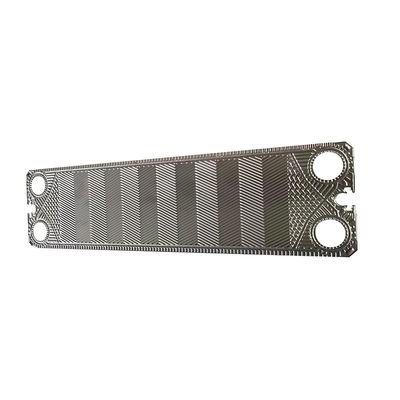

فولاد ضد زنگ و تیتانیوم APV SPX صفحه مبادله گرما برای رسانایی حرارتی بالا

APV/SPXصفحه های مبادله گرما

1. مواد صفحه مبادله گرما شامل فولاد کربن، فولاد ضد زنگ، آلومینیوم و آلیاژ های آن، مس، مونل، نیکل، آلومینیوم، تیتانیوم و غیره است. در حال حاضر، فولاد ضد زنگ به طور گسترده ای مورد استفاده قرار می گیرد.به دلیل مقاومت خوب تیتانیوم در برابر خوردگی، به ویژه در رسانه های حاوی کلر، اگرچه تیتانیوم بسیار گران است، مبادلات حرارتی صفحه تیتانیوم هنوز هم به طور گسترده ای در موقعیت های بسیار خوردنی استفاده می شود.ضخامت صفحه خیلی نازکه، 0.5 ~ 1.5 میلی متر، معمولاً حدود 1 میلی متر. کلید تولید مبادلات حرارتی صفحه شکل دادن صفحات است که در حال حاضر تقریباً همه آنها صفحه های پرتاب شده هستند.

2. محصولات عمدتا برای / ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP و غیره مناسب هستند.

درخواست ها

فرآیند تولید:

• آماده سازی مواد اولیه: صفحات فولاد ضد زنگ با کیفیت بالا به دلیل مقاومت بسیار عالی در برابر خوردگی و رسانایی حرارتی به عنوان مواد اولیه انتخاب می شوند.ضخامت صفحه بر اساس مشخصات محصول و الزامات طراحی تعیین می شود.
• برش و تراز: صفحه های فولاد ضد زنگ با استفاده از ماشین آلات به دقت برش داده می شوند تا نیازهای طراحی را برآورده کنند. پس از برش، درمان سطح بندی انجام می شود تا سطح صاف و مساوی را تضمین کند.
• چاپ: صفحه های صاف شده با استفاده از یک پریس هیدرولیک برای ایجاد الگوهای خاص هیرینگبون تحت فشار قرار می گیرند. صفحه های حاصل دارای یک ضریب آشفتگی بالا هستند که باعث انتقال گرمای کارآمد می شود.کنترل دقیق در طول فرآیند تمبر برای جلوگیری از تغییر شکل صفحه یا آسیب حفظ می شود.
• درمان سطح: صفحه ها تحت درمان سطحی مانند پولیش، شن و ماسه یا پوشش قرار می گیرند تا مقاومت در برابر خوردگی و عملکرد انتقال گرما را افزایش دهند.انتخاب روش درمان بستگی به نیازهای خاص دارد..
• جمع آوری و بازرسی: صفحه ها با توجه به الزامات طراحی، تشکیل یک مبادله گرما صفحه قابل جدا شدن با مهر گازکت لاستیکی یا یک مبادله گرما صفحه کاملاً جوشیده از طریق جوش قوس آرگون.در طول مونتاژ، قرار گرفتن محکم و عدم وجود شکاف ها تضمین می شودیک آزمایش فشار عملکردی دقیق پس از مونتاژ انجام می شود و یک گزارش کارخانه برای تأیید انطباق با استانداردهای کیفیت صادر می شود

اصول عملیاتی:

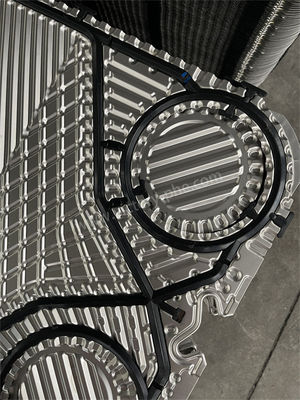

• مبادله گرما صفحه شامل انباشت صفحات فلزی با یک شکل موج دار خاص برای ایجاد یک نوع جدید از مبادله گرما بسیار کارآمد است.ساختار مبادله گرما صفحه شامل گاسکت، صفحه های قفل (پلاک پایین متحرک، صفحه پایین ثابت) و یک فریم (ستکه های راهنمای بالا و پایین، ستون پشتیبانی جلو).ایجاد کانال های جداگانه برای مایعات سرد و داغمایعات سرد و گرم از طریق کانال های مربوطه خود جریان دارند و برای رسیدن به دمای مورد نظر با صفحات مجاور گرما را مبادله می کنند.
• هر بشقاب در چهار گوشه اش سوراخ هایی دارد، و وقتی به یک بسته بشقاب متصل می شوند، کانال های توزیع و جمع آوری مایعات را تشکیل می دهند.بعد از تبادل گرما بین مایعات سرد و گرم، آنها به کانال های جمع آوری مربوطه خود باز می گردند و برای استفاده مجدد در گردش هستند.
