قطعات ضروری صفحه مبادله گرما

توضیحات محصول

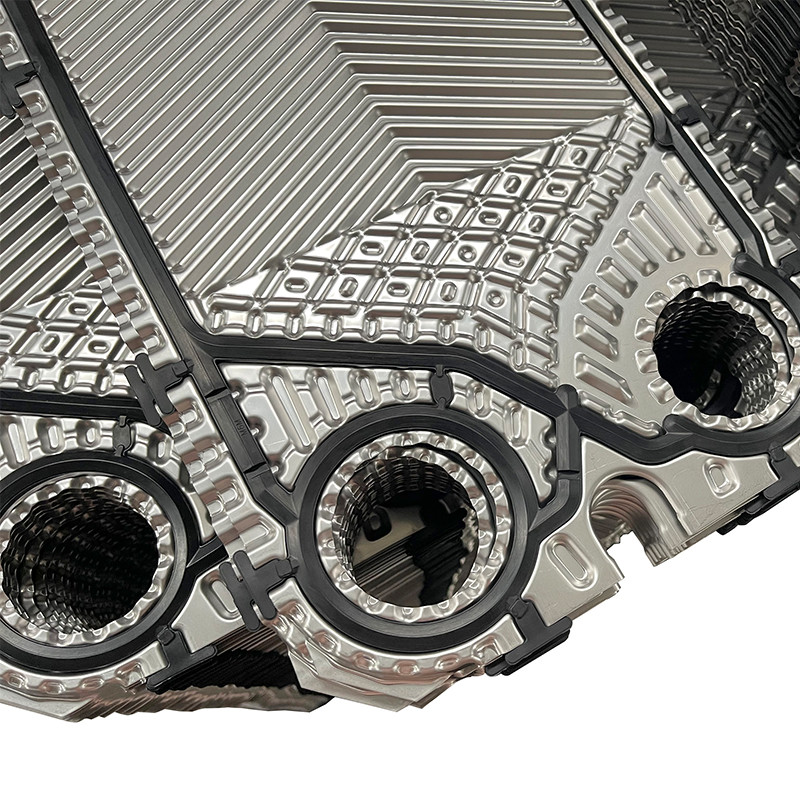

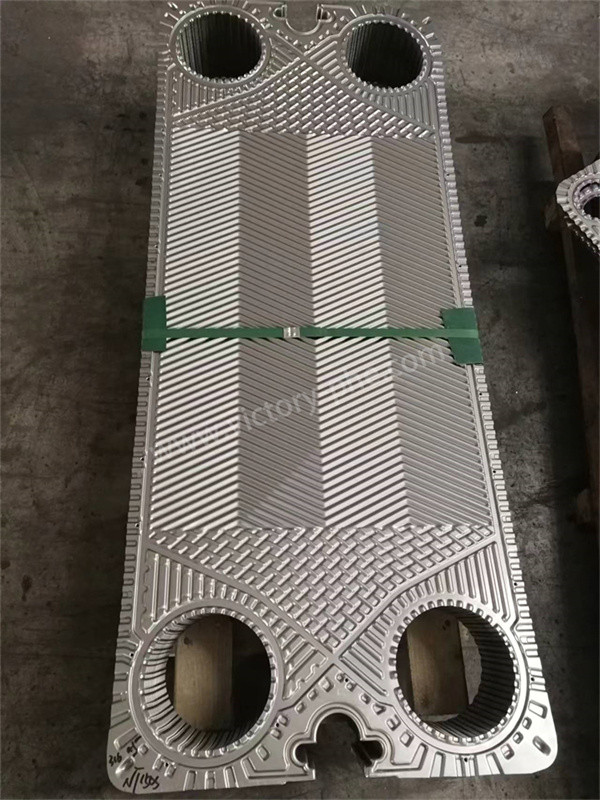

صفحه مبادله گرما APV SPX برای طیف گسترده ای از مدل ها و مارک های مبادله گرما صفحه

APV/SPXصفحه های مبادله گرما

1. صفحه های مبادله گرما اجزای اساسی هستند که در مبادله گرما برای انتقال گرما بین دو مایع استفاده می شوند. از مواد مانند فولاد ضد زنگ، تیتانیوم یا آلیاژ نیکل ساخته شده است،این صفحه ها رسانایی حرارتی بالا و مقاومت در برابر خوردگی را فراهم می کنندالگوهای طراحی شده ویژه بر روی صفحات باعث آشفتگی می شوند و کارایی انتقال گرما را افزایش می دهند. صفحات در یک دسته جمع می شوند و کانال هایی را برای جریان مایعات گرم و سرد تشکیل می دهند.امکان تبادل گرما کارآمدصفحه های مبادله گرما نقش مهمی در صنایع مختلف دارند، بهینه سازی انتقال گرما در سیستم های HVAC، پردازش شیمیایی، تولید برق و برنامه های خنک کننده.

2. محصولات عمدتا برای / ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP و غیره مناسب هستند.

درخواست ها

فرآیند تولید:

• آماده سازی مواد اولیه: صفحات فولاد ضد زنگ با کیفیت بالا به دلیل مقاومت بسیار عالی در برابر خوردگی و رسانایی حرارتی به عنوان مواد اولیه انتخاب می شوند.ضخامت صفحه بر اساس مشخصات محصول و الزامات طراحی تعیین می شود.
• برش و تراز: صفحه های فولاد ضد زنگ با استفاده از ماشین آلات به دقت برش داده می شوند تا نیازهای طراحی را برآورده کنند. پس از برش، درمان سطح بندی انجام می شود تا سطح صاف و مساوی را تضمین کند.
• چاپ: صفحه های صاف شده با استفاده از یک پریس هیدرولیک برای ایجاد الگوهای خاص هیرینگبون تحت فشار قرار می گیرند. صفحه های حاصل دارای یک ضریب آشفتگی بالا هستند که باعث انتقال گرمای کارآمد می شود.کنترل دقیق در طول فرآیند تمبر برای جلوگیری از تغییر شکل صفحه یا آسیب حفظ می شود.
• درمان سطح: صفحه ها تحت درمان سطحی مانند پولیش، شن و ماسه یا پوشش قرار می گیرند تا مقاومت در برابر خوردگی و عملکرد انتقال گرما را افزایش دهند.انتخاب روش درمان بستگی به نیازهای خاص دارد..
• جمع آوری و بازرسی: صفحه ها با توجه به الزامات طراحی، تشکیل یک مبادله گرما صفحه قابل جدا شدن با مهر گازکت لاستیکی یا یک مبادله گرما صفحه کاملاً جوشیده از طریق جوش قوس آرگون.در طول مونتاژ، قرار گرفتن محکم و عدم وجود شکاف ها تضمین می شودیک آزمایش فشار عملکردی دقیق پس از مونتاژ انجام می شود و یک گزارش کارخانه برای تأیید انطباق با استانداردهای کیفیت صادر می شود

اصول عملیاتی:

مبادله گرما صفحه شامل انباشت صفحات فلزی با یک شکل موج دار خاص برای ایجاد یک نوع جدید از مبادله گرما بسیار کارآمد است.ساختار مبادله گرما صفحه شامل گاسکت، صفحه های قفل (پلاک پایین متحرک، صفحه پایین ثابت) و یک فریم (ستکه های راهنمای بالا و پایین، ستون پشتیبانی جلو).ایجاد کانال های جداگانه برای مایعات سرد و داغمایعات سرد و گرم از طریق کانال های مربوطه خود جریان دارند و برای رسیدن به دمای مورد نظر با صفحات مجاور گرما را مبادله می کنند.

هر بشقاب در چهار گوشه اش سوراخ هایی دارد، و وقتی به یک بسته بشقاب متصل می شوند، کانال های توزیع و جمع آوری مایعات را تشکیل می دهند.بعد از تبادل گرما بین مایعات سرد و گرم، آنها به کانال های جمع آوری مربوطه خود باز می گردند و برای استفاده مجدد در گردش هستند.
